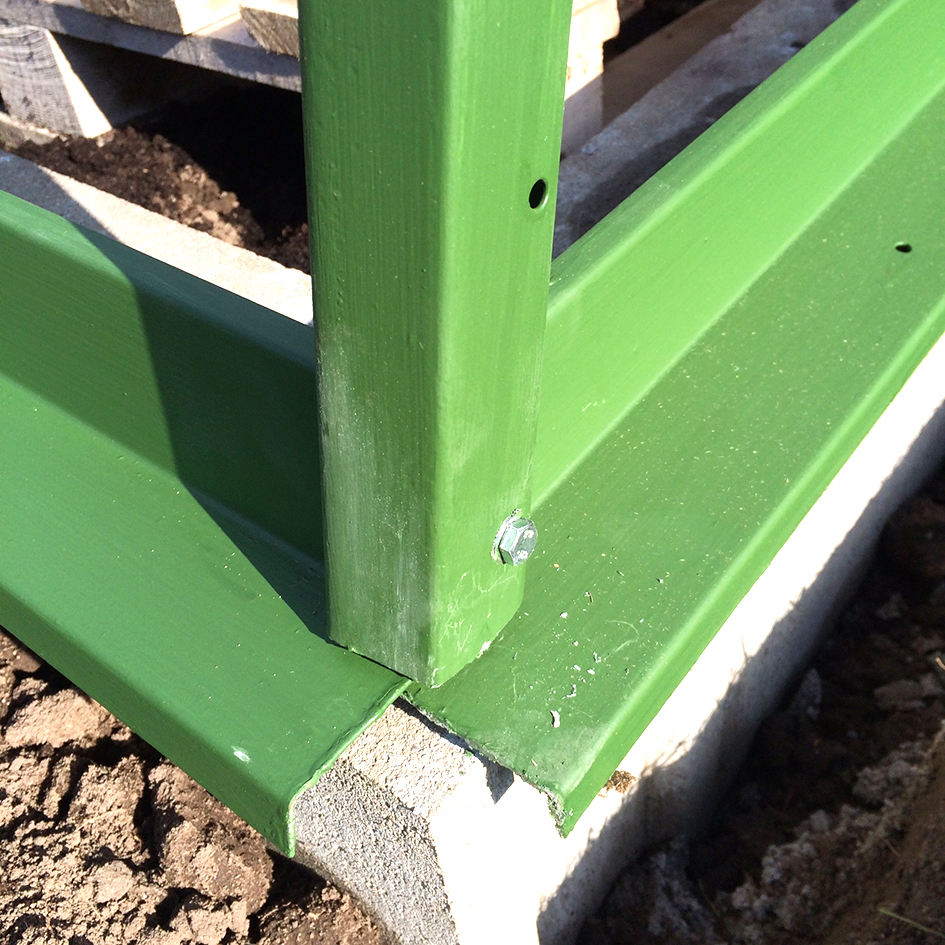

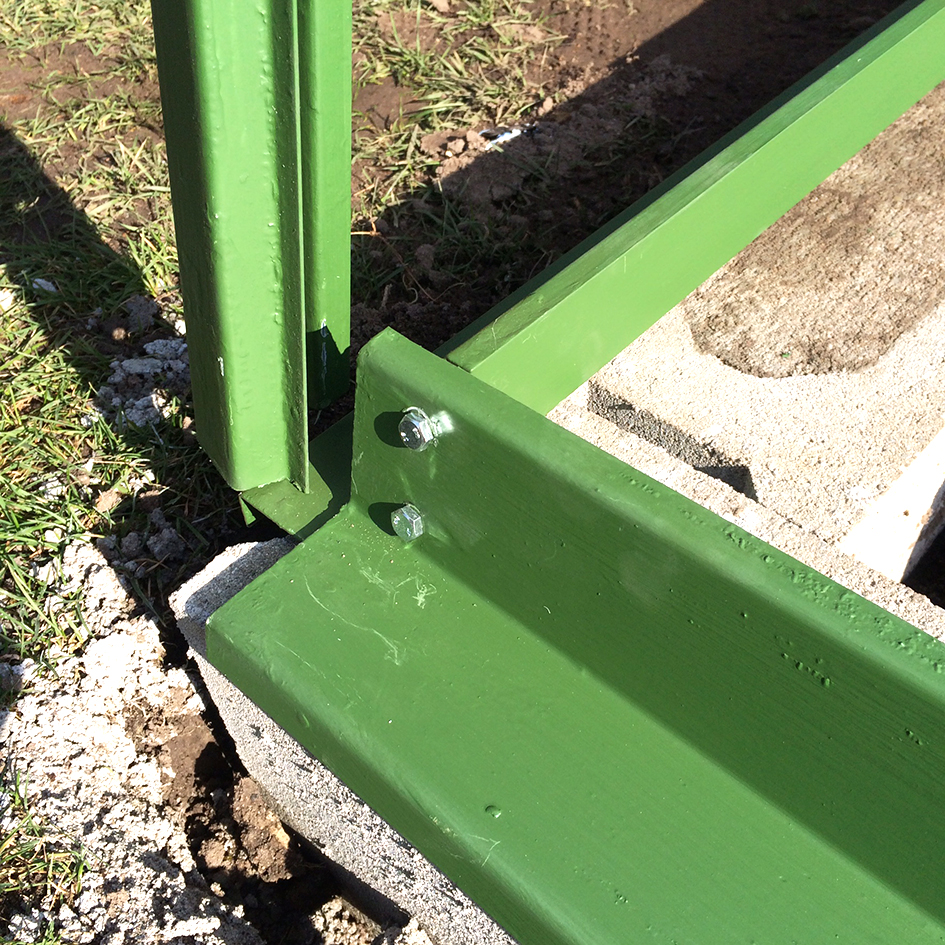

Zum Vorderfront wird Teil B (zwei Meter) mit Hilfe von zwei Schrauben M6/12 mit Doppelöffnung zum Front angeschlossen. |
 |
|
 |
|
 |

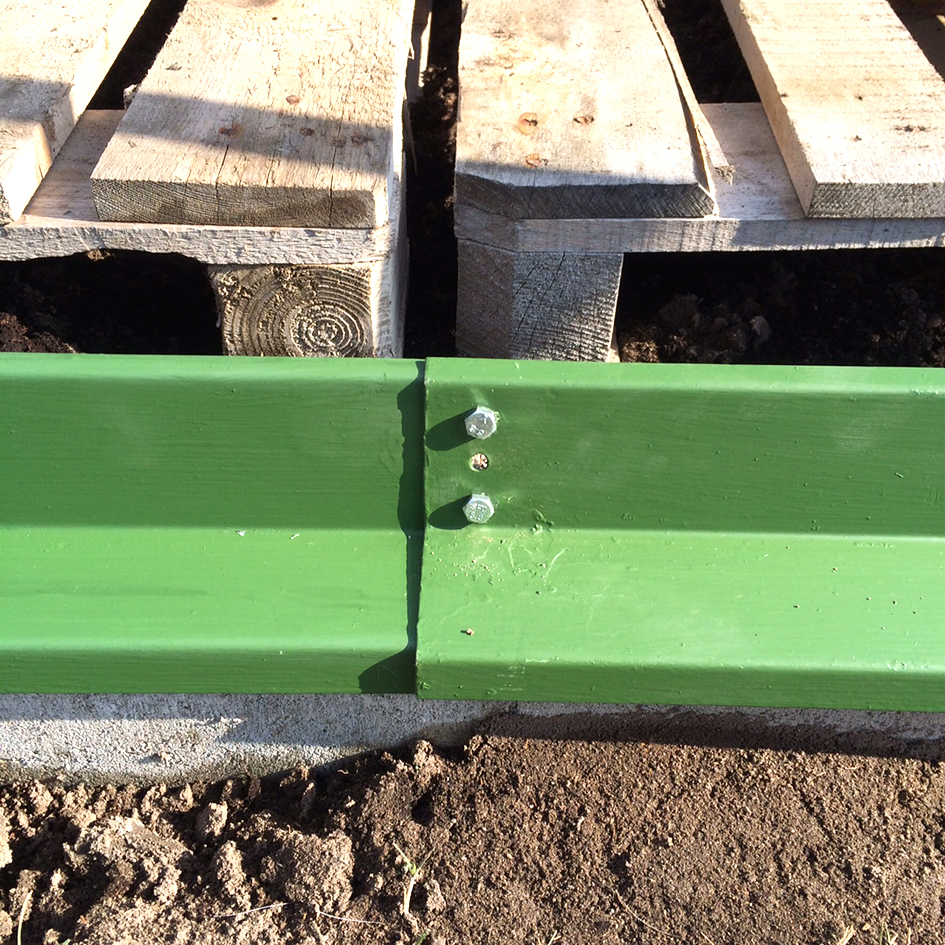

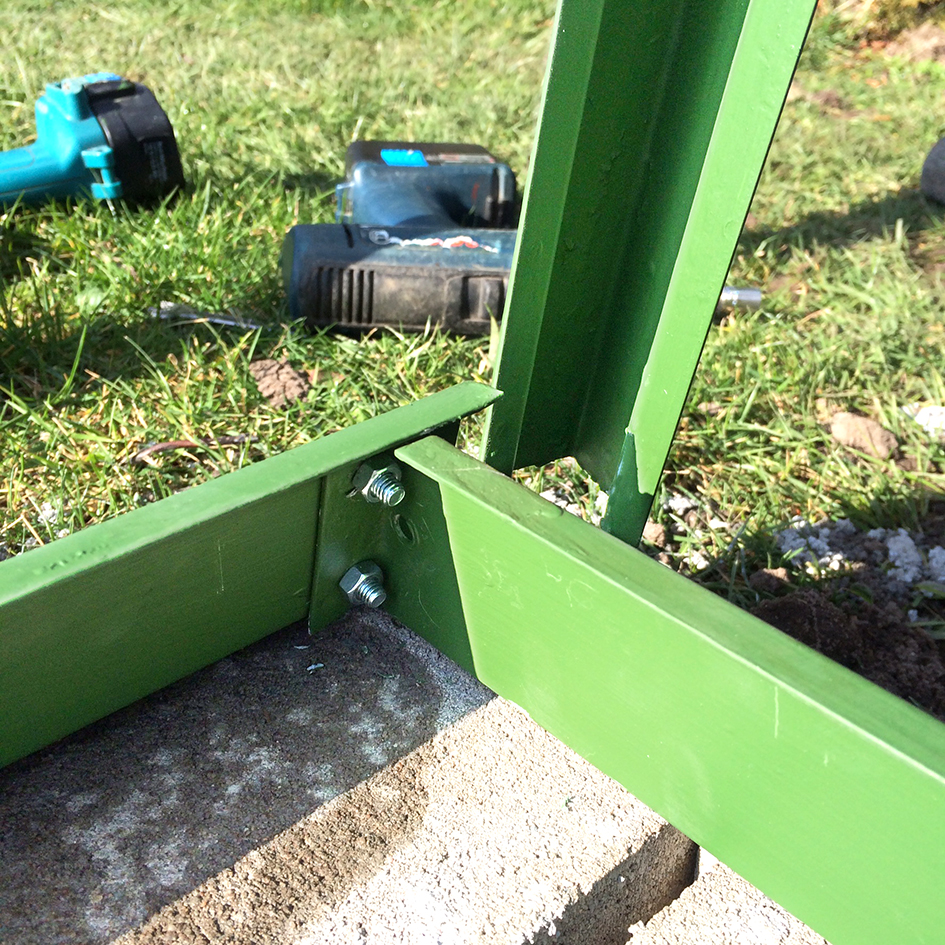

Die Randteile B 2m werden mittels Schrauben M6/12 mit Aufbauteil B 2m oder mit Randteil B1m verbunden. |
 |

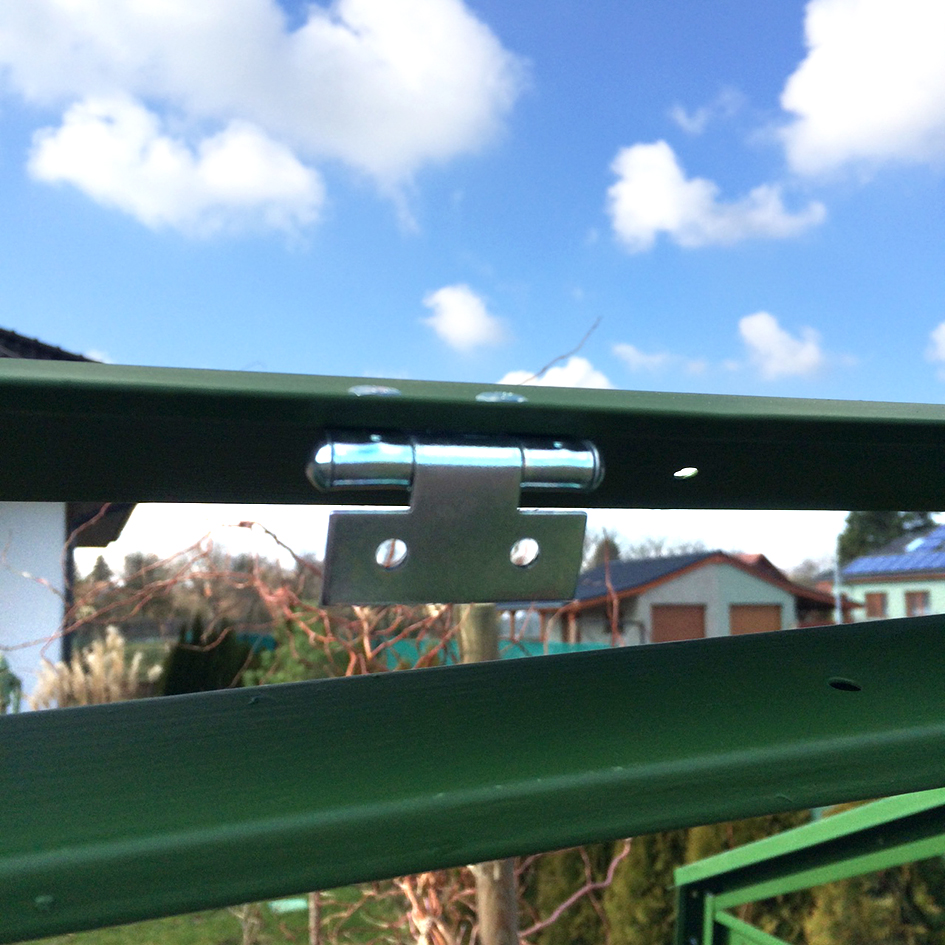

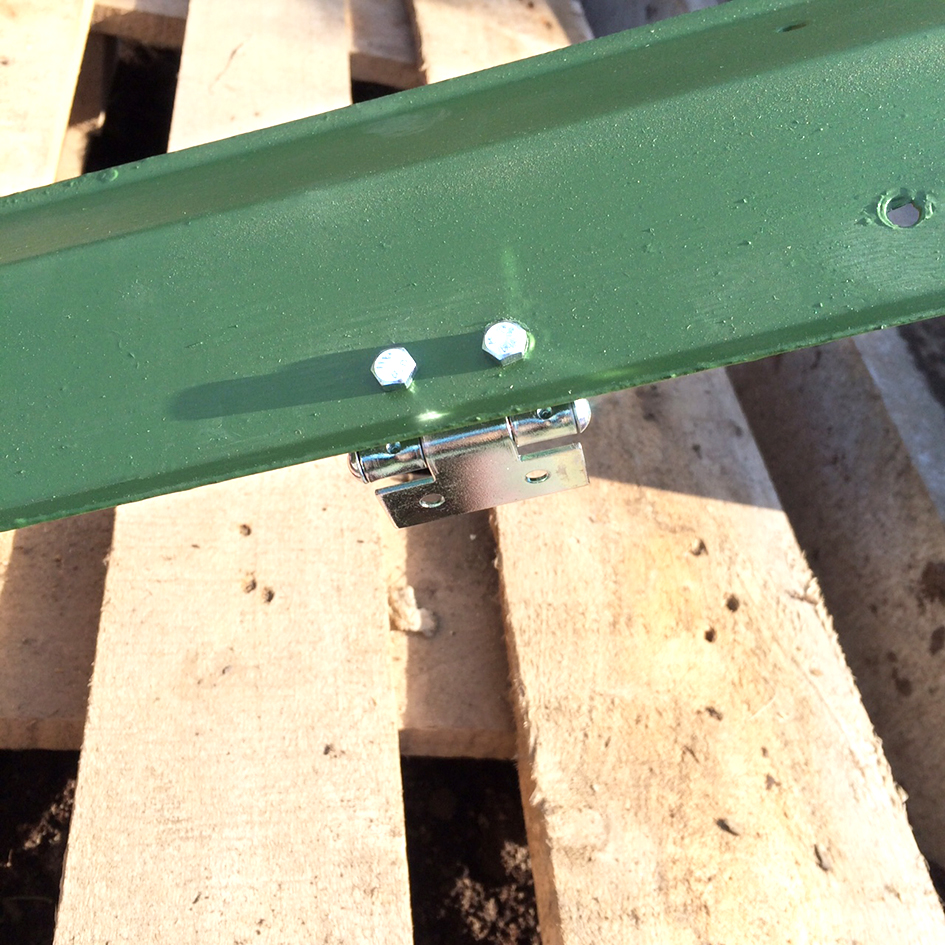

In die F Teile werden die Fensterbänder montiert. Im Fall der größeren Menge der Fenster im Treibhaus werden die Fensteröffnungen vorgebohrt. |
 |

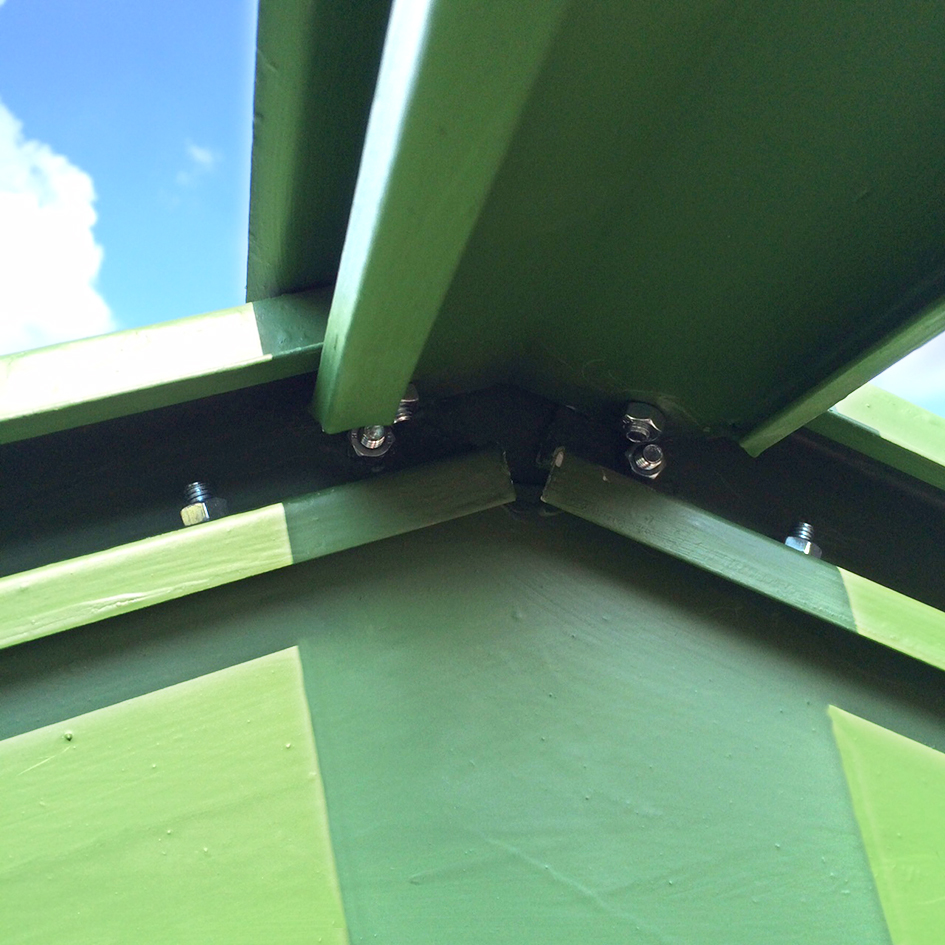

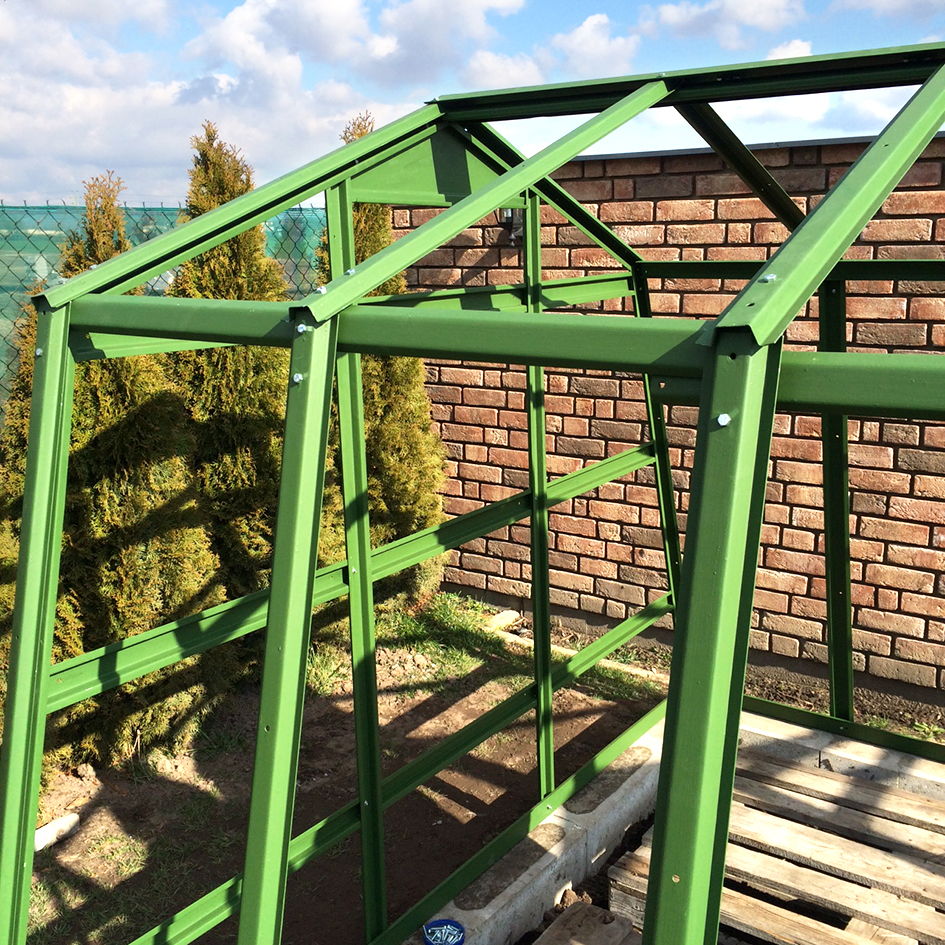

Die Teile F 2m und T 1m werden mittels der Schrauben M 6/30mm zum Front angeschlossen. Die Öffnungen werden zentriert. Die Mitarbeit der anderen Person ist nötig. |
 |
|
 |

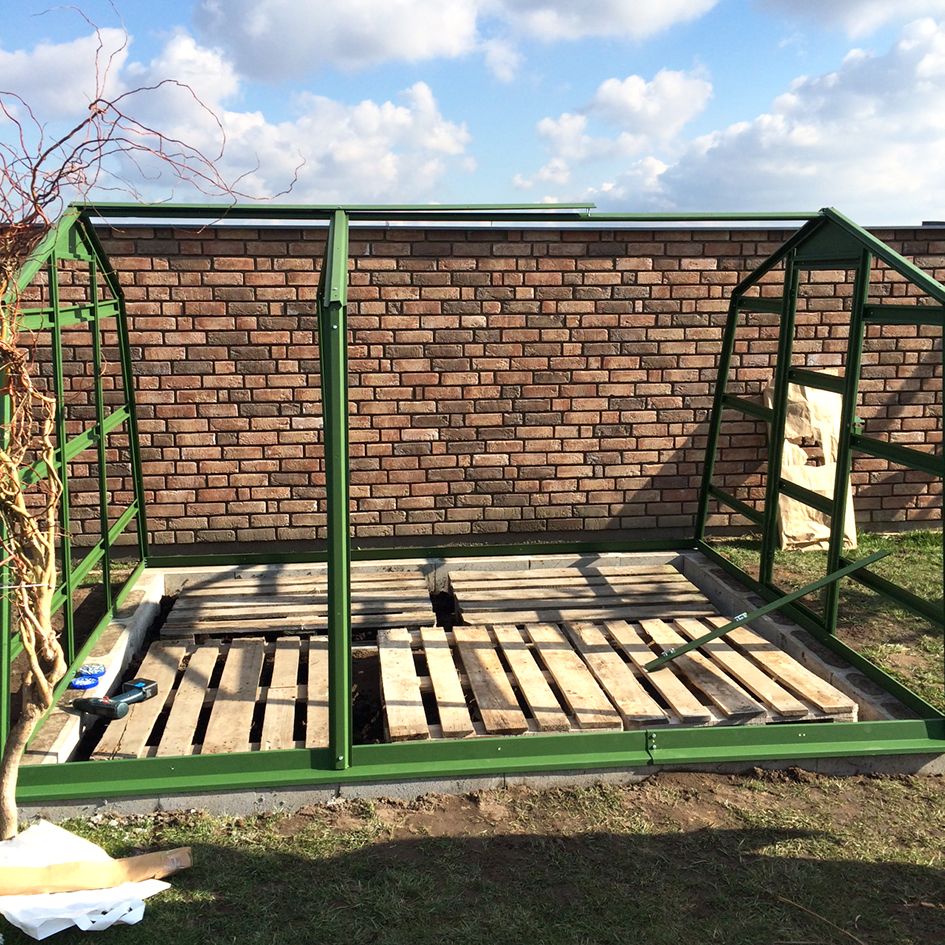

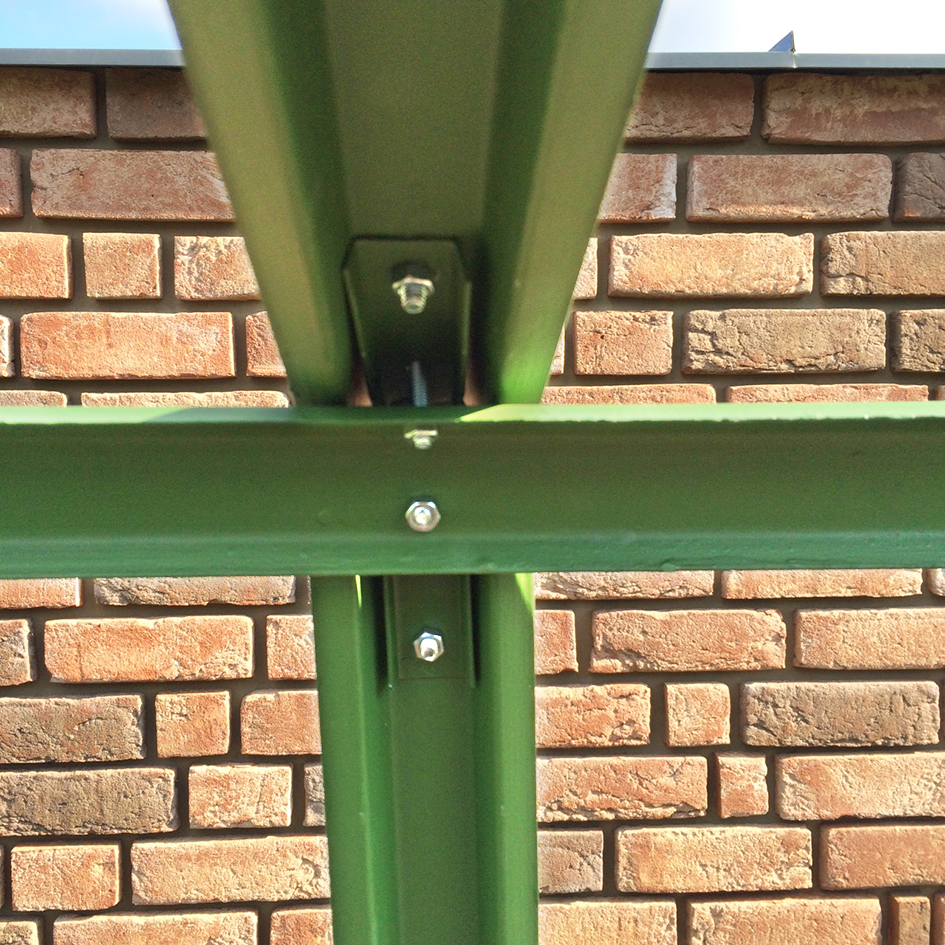

Nach einem Meter werden die vorbereiteten Teile E und K mittels der Schrauben M6/30 angeschlossen. |
 |
|
 |
|
 |
|
 |

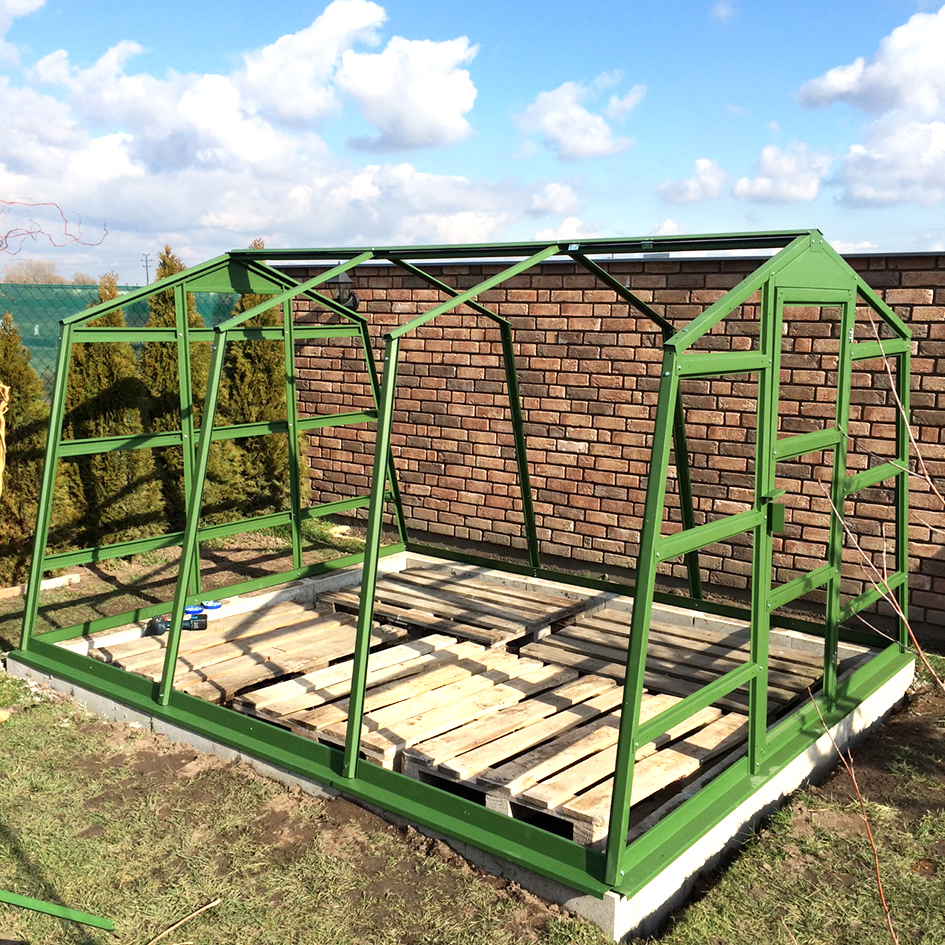

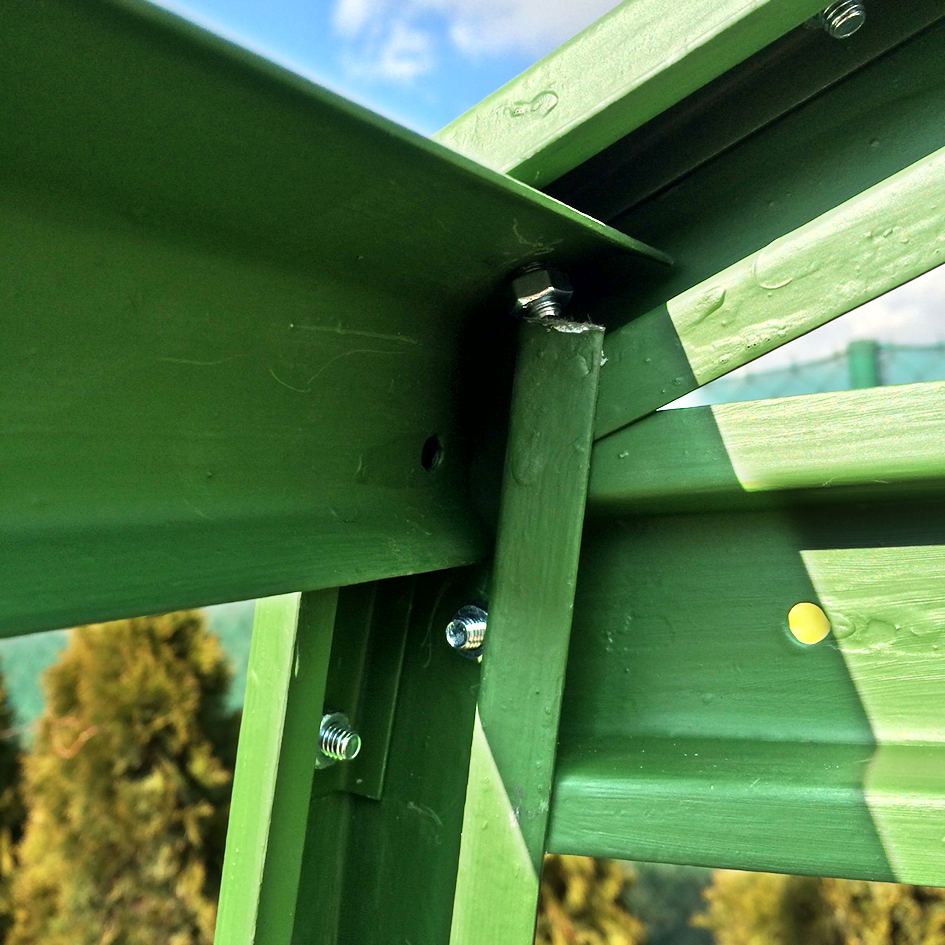

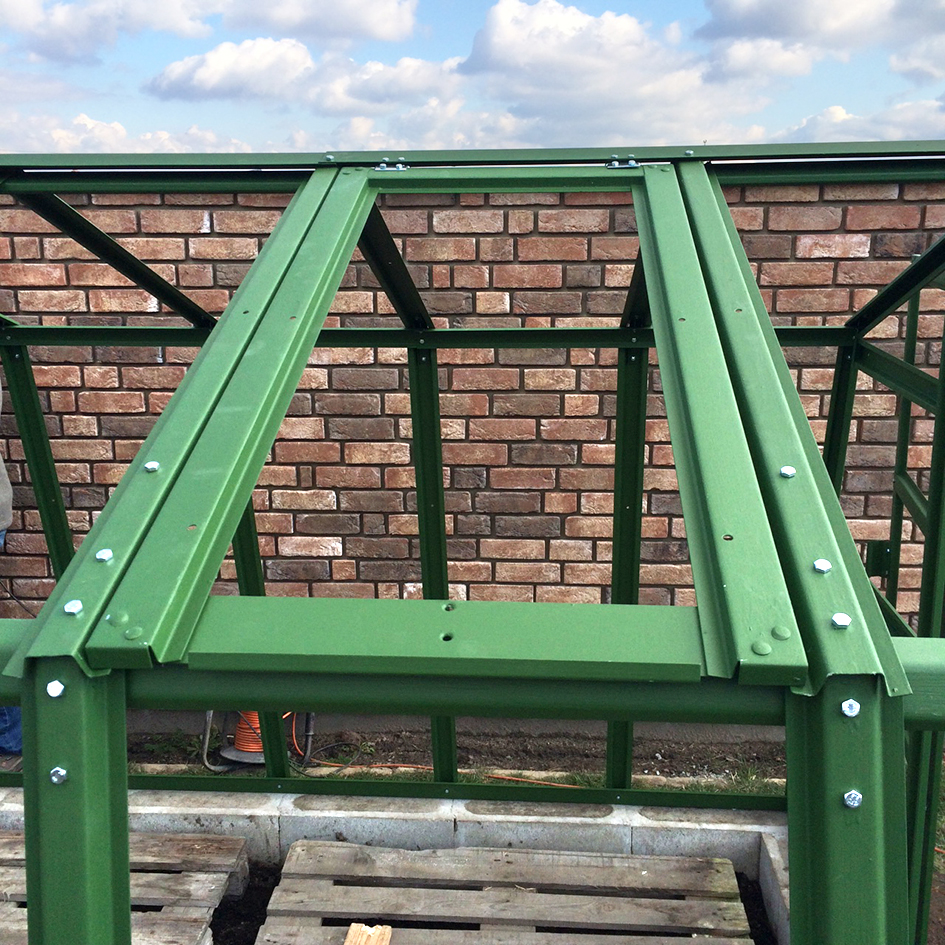

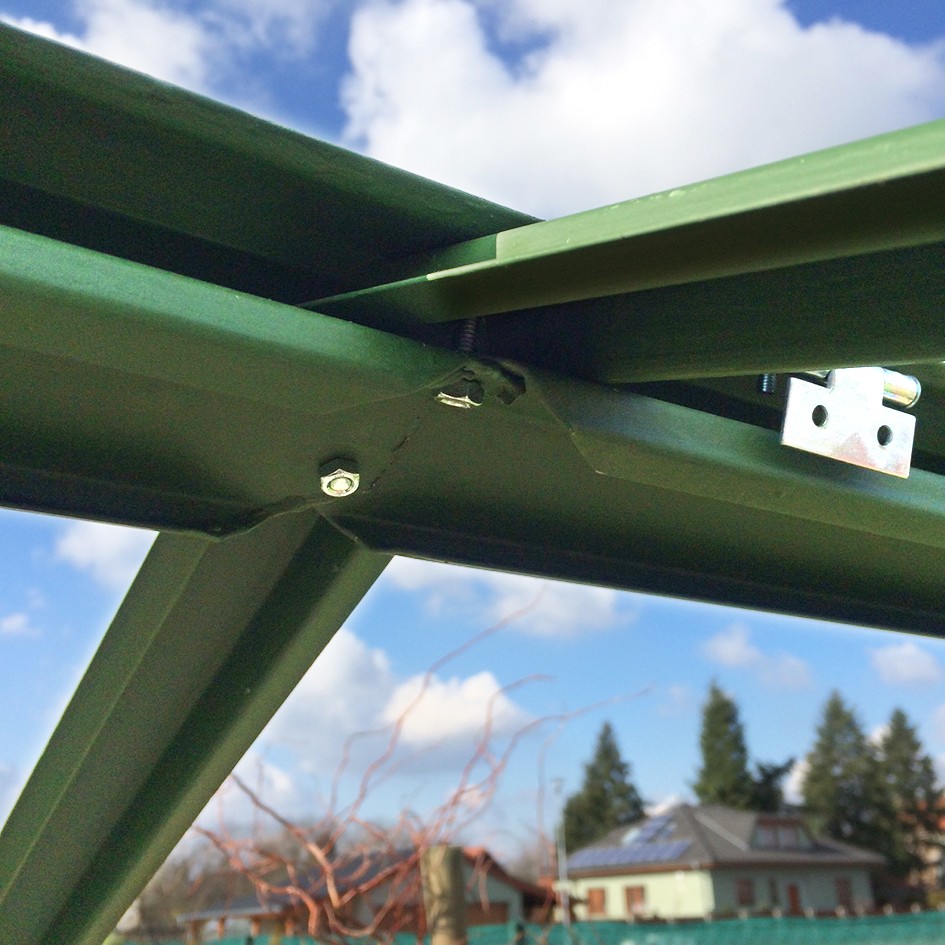

Die Teile G 2m und (G 1m) mittels der Schrauben M 6/30 anschließen. |
 |
|
 |
|
 |

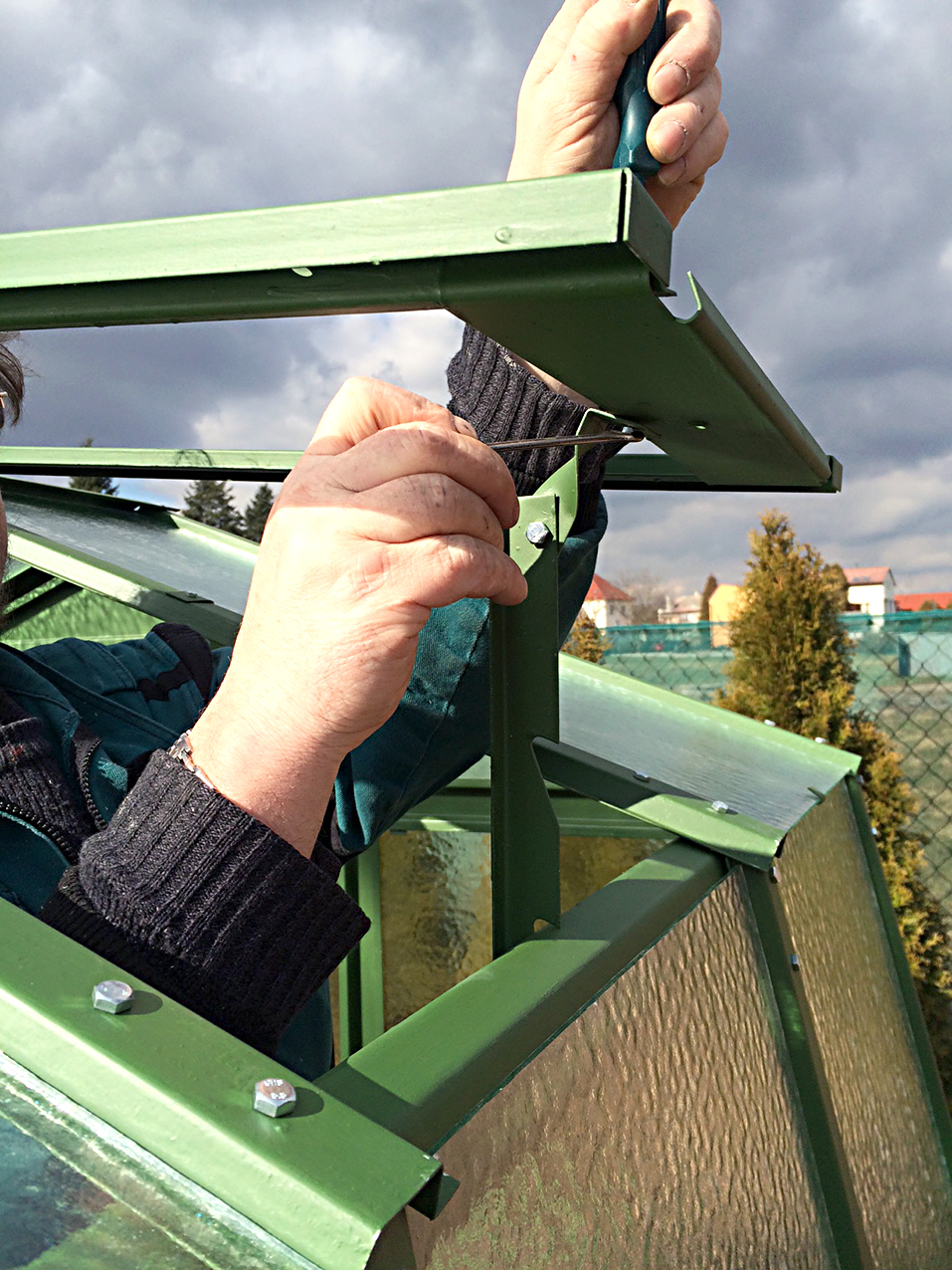

Die Fenster werden anschrauben – nicht festzuziehen. |
 |

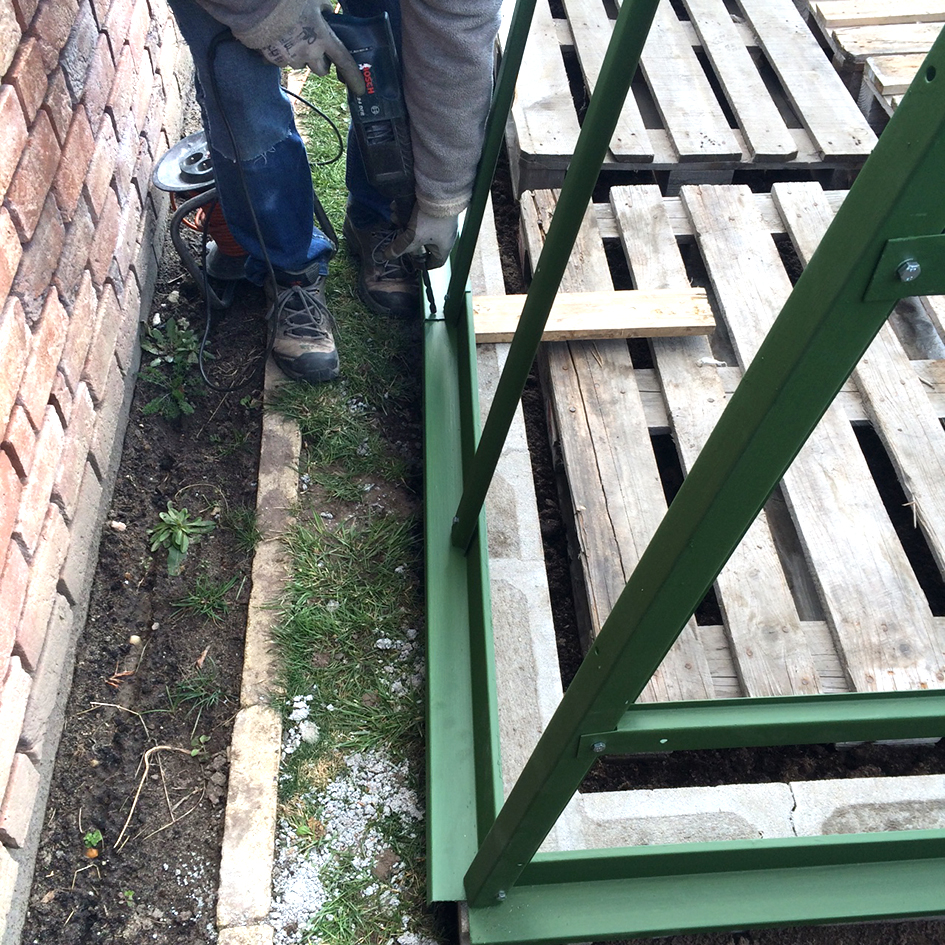

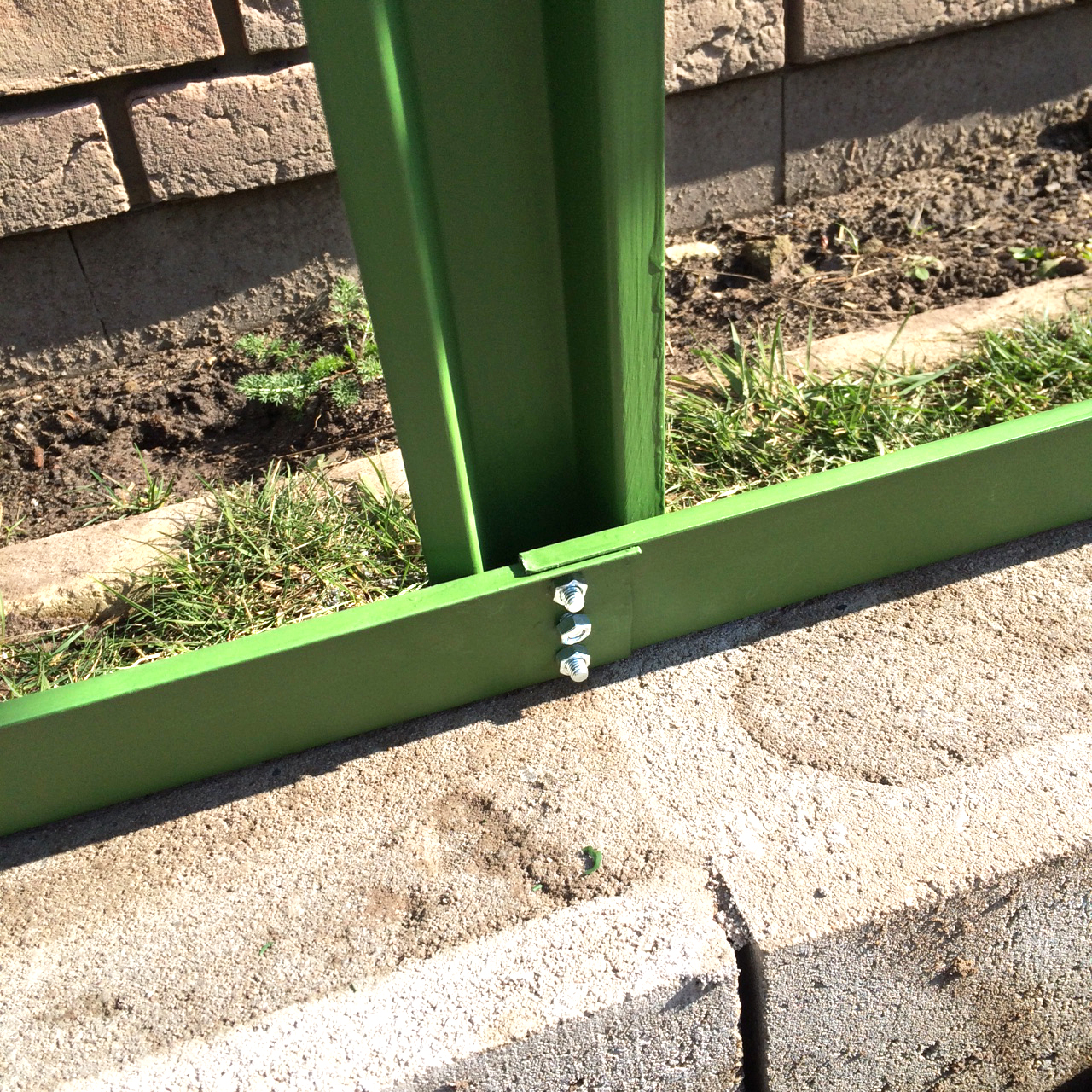

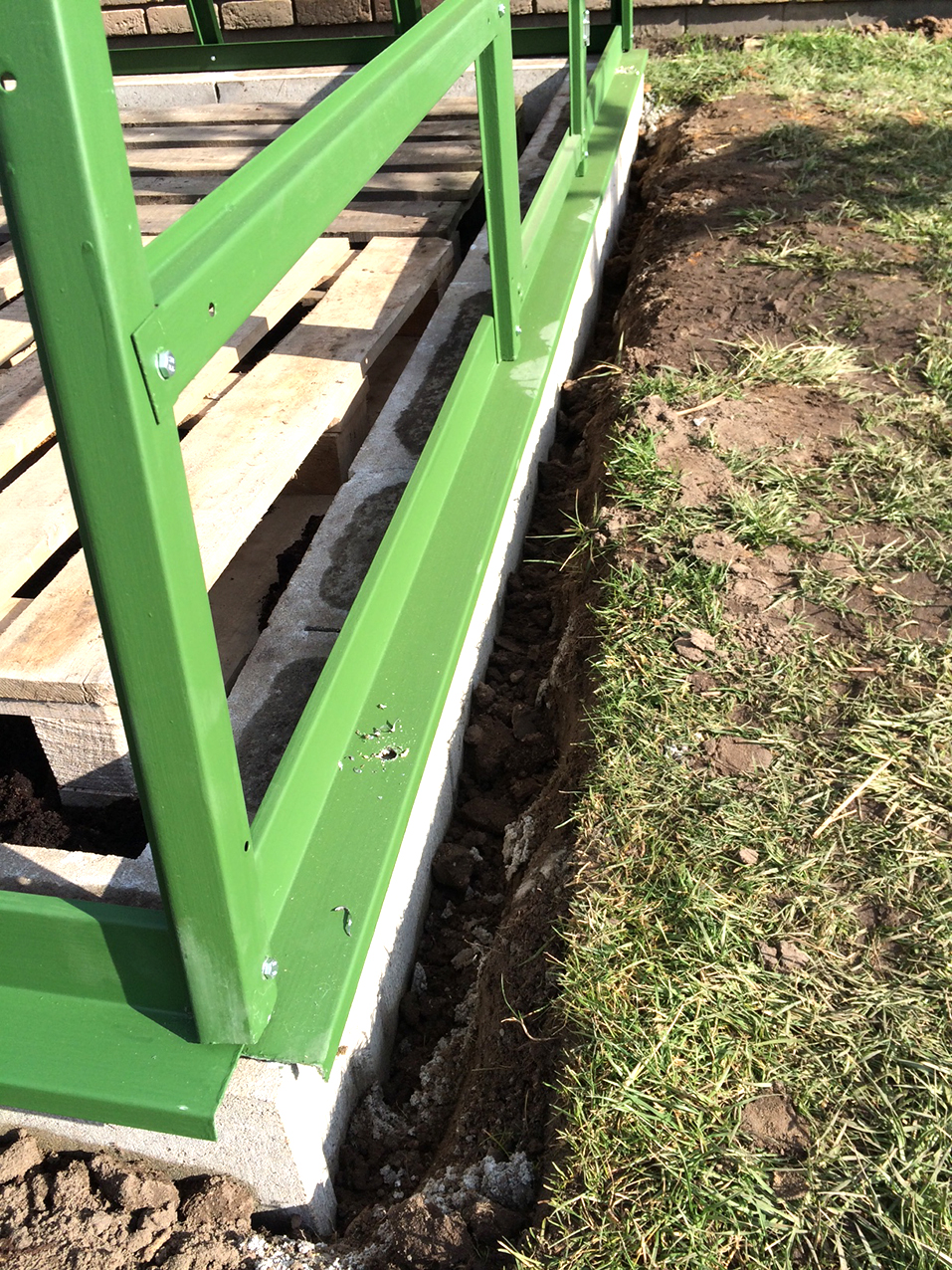

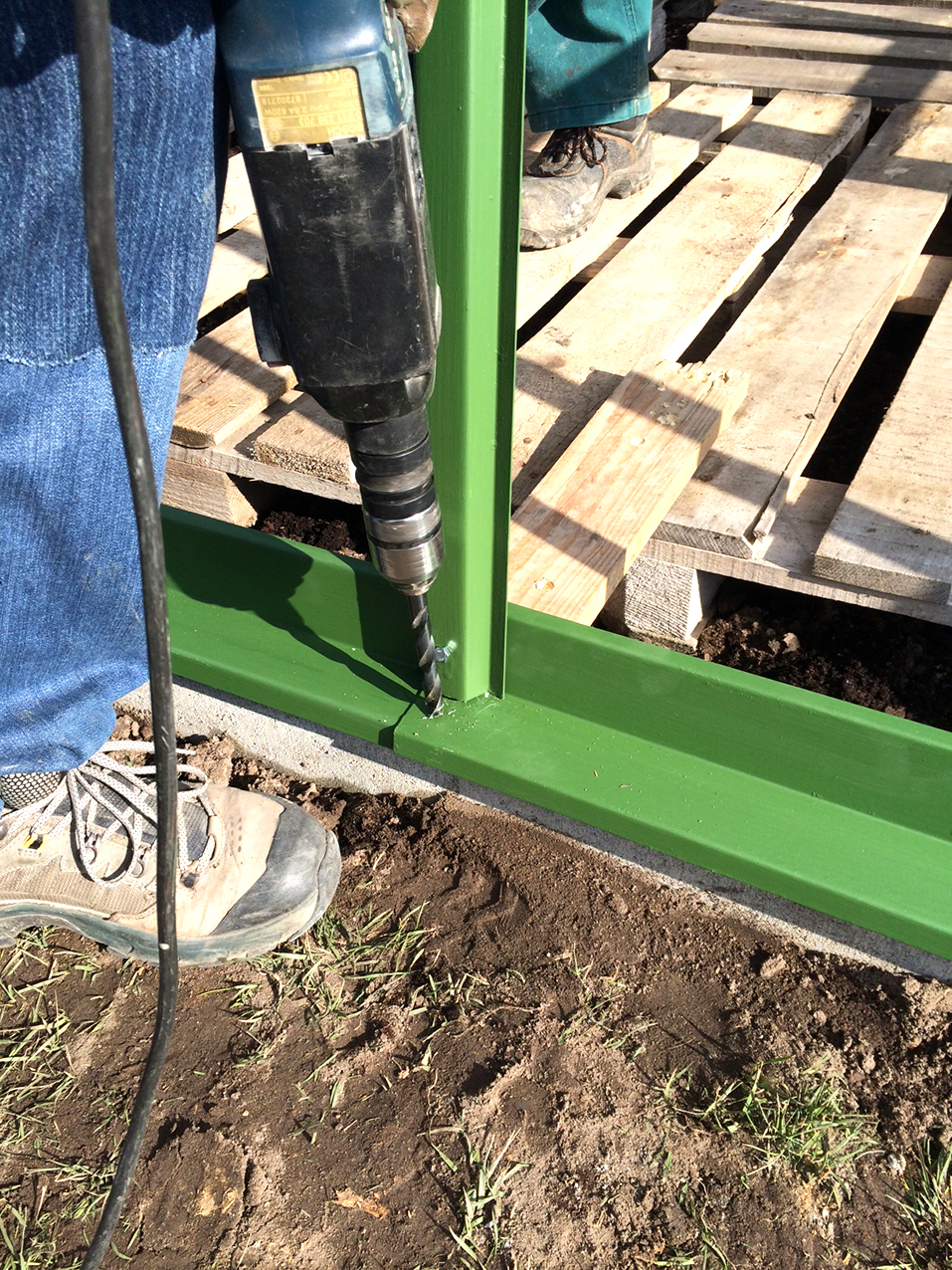

Im Fall des Betonfundaments werden die 11 mm Öffnungen in Teile A und B für 10 mm Dübel zur Verankerung in Beton vorgebohrt. Die Öffnungen ins Blech werden nach 50 cm gebohrt, die Ecken werden nicht gebohrt. |
 |
|
 |
|
 |

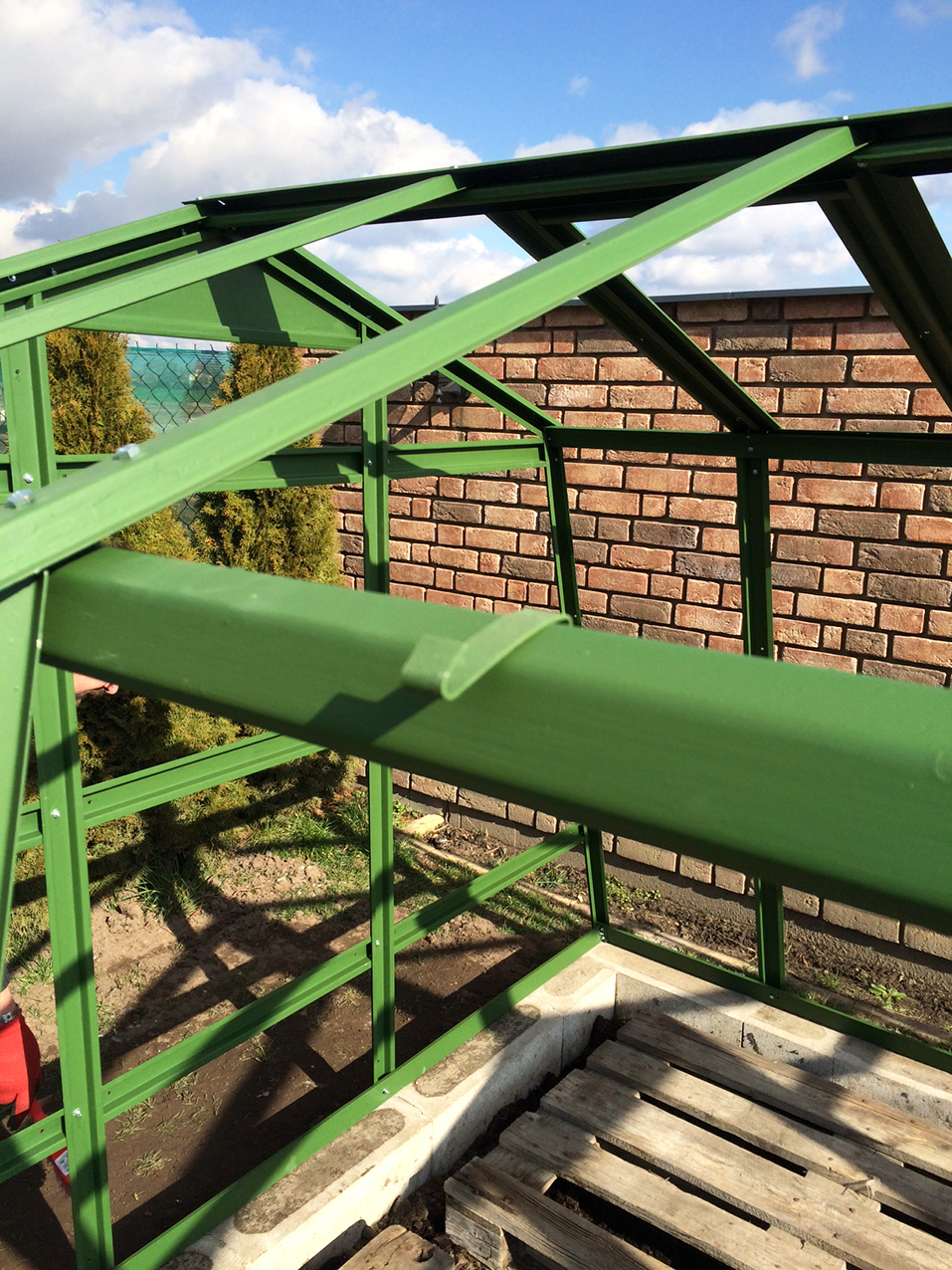

Auf G-Profile werden die Y-Klammer aufgesetzt. |
 |

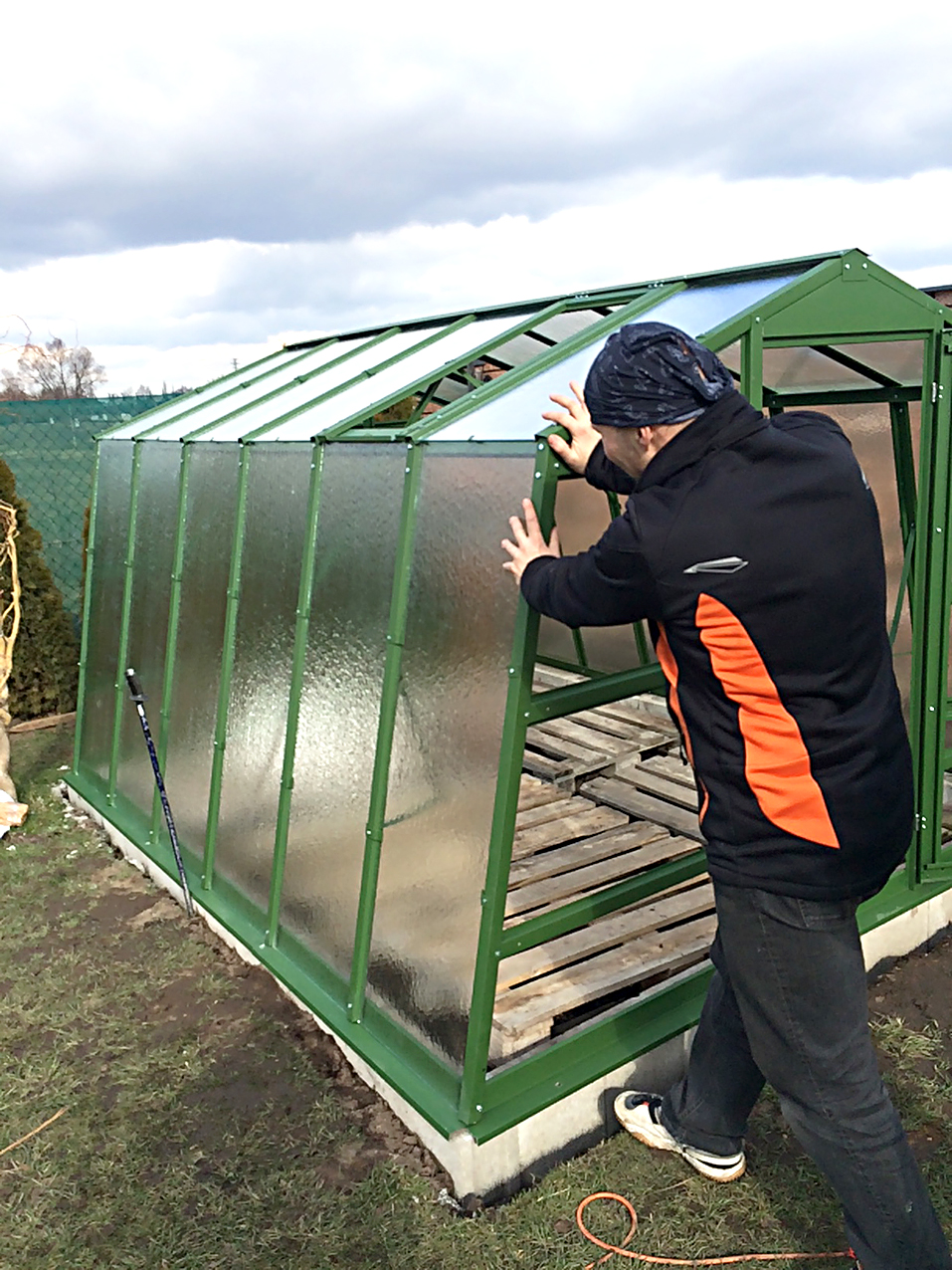

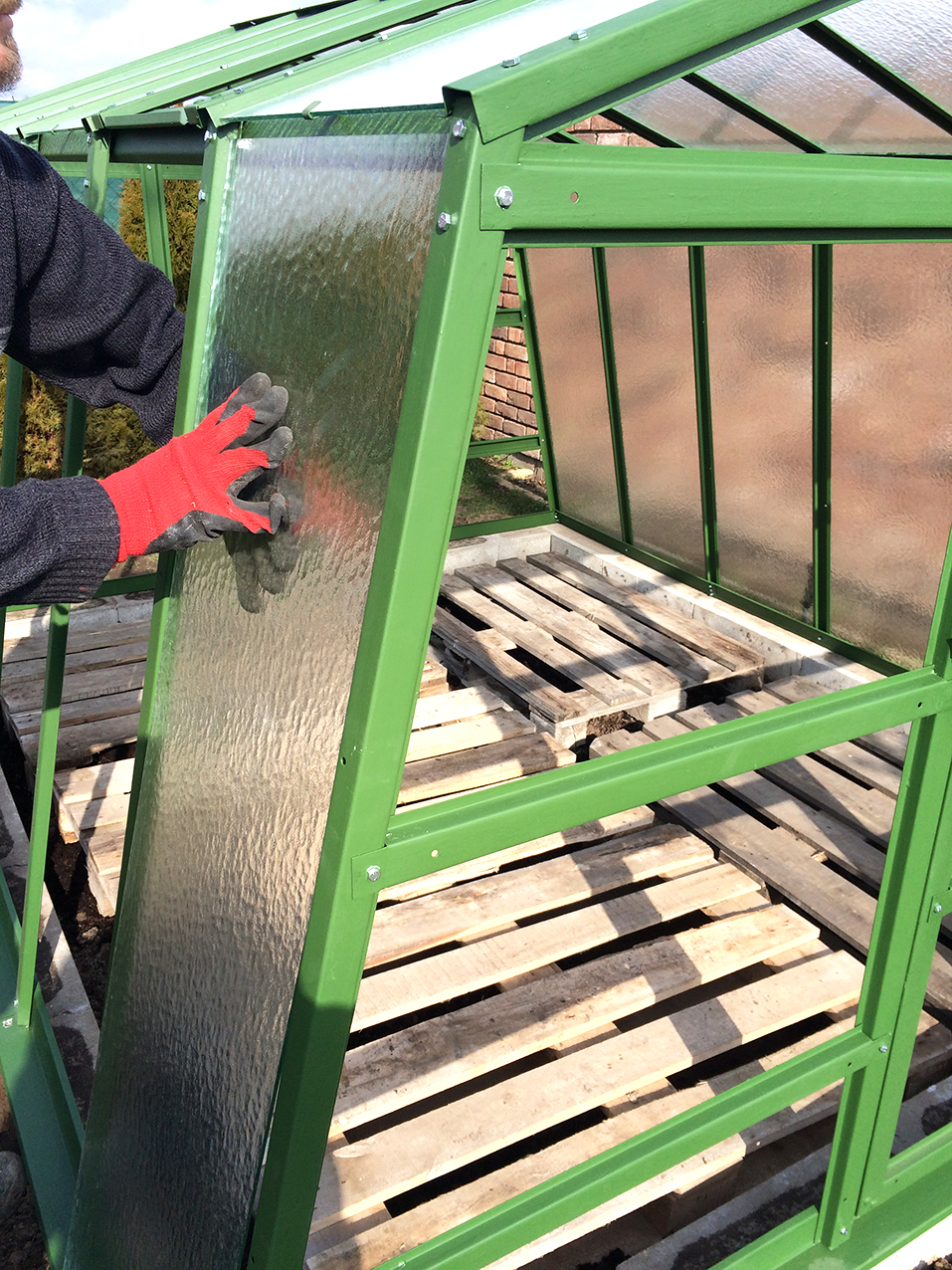

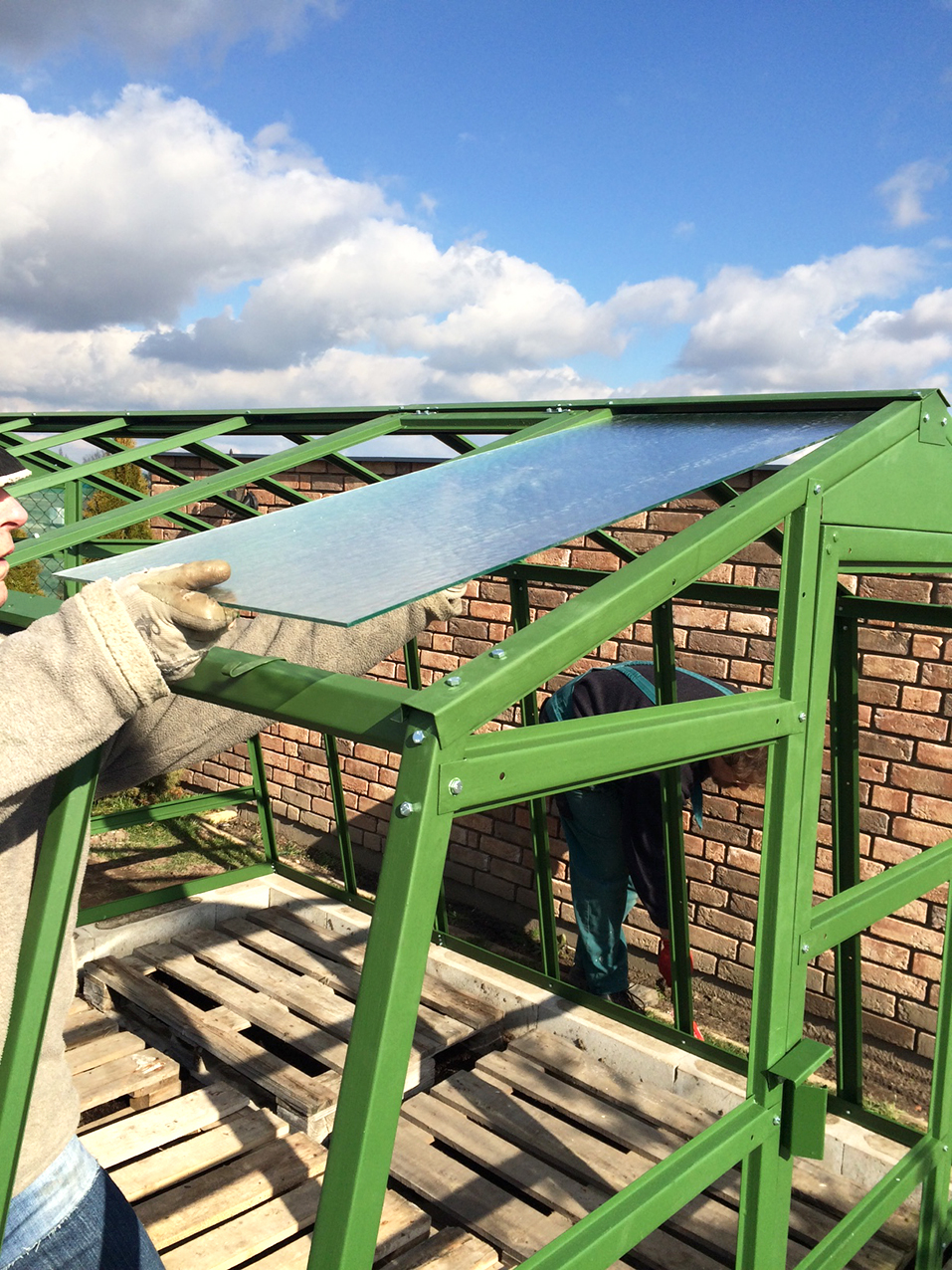

Aufs Dach wird mit der glatten Seite herein Glas hingelegt, dann die Seiten. |
 |
|
 |

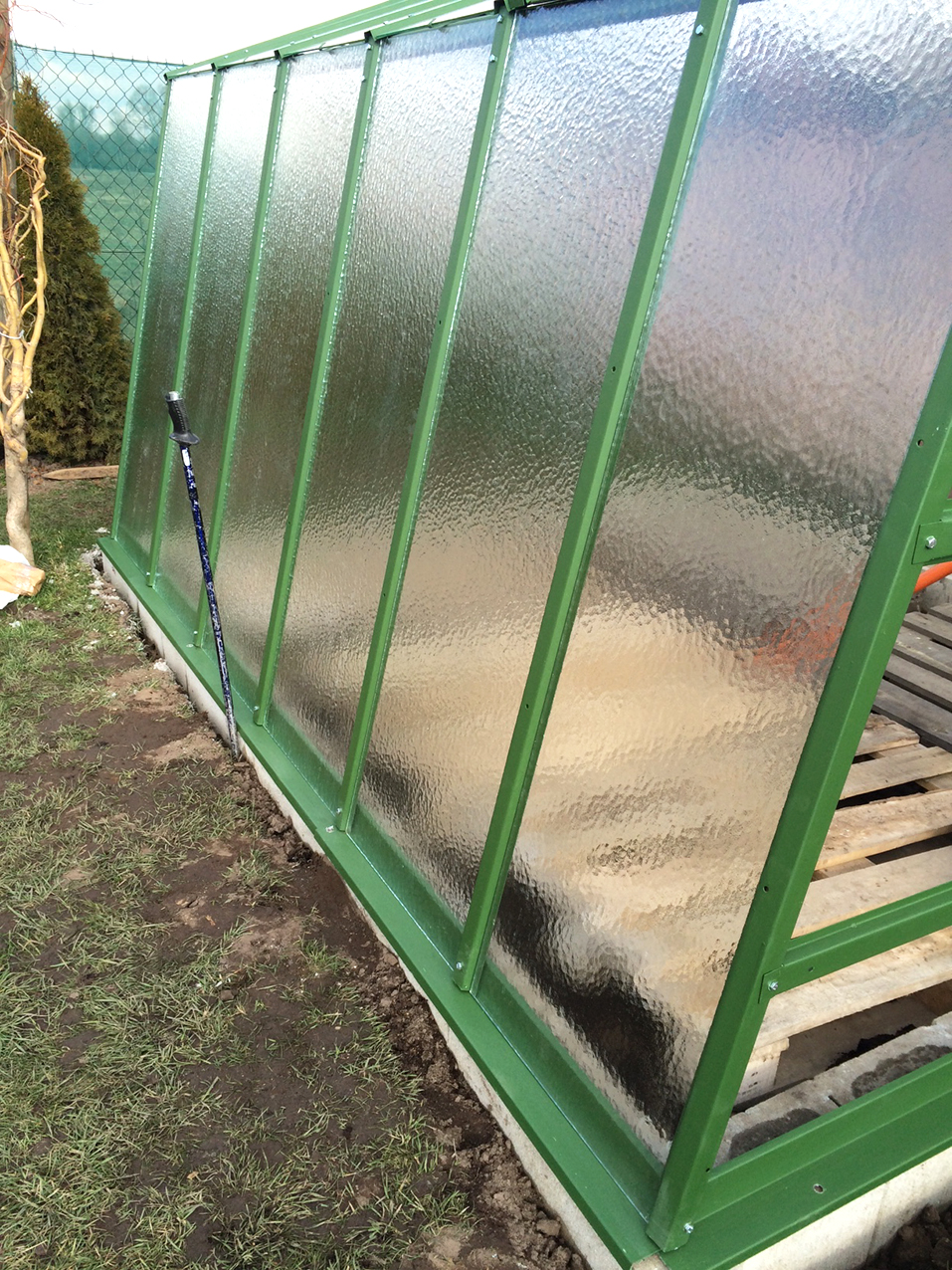

Die Seitenrahmen B werden mittels der Sperre gegen Anlaufen abgestützt, noch nicht mit dem Dübel zu ankern. . |
 |

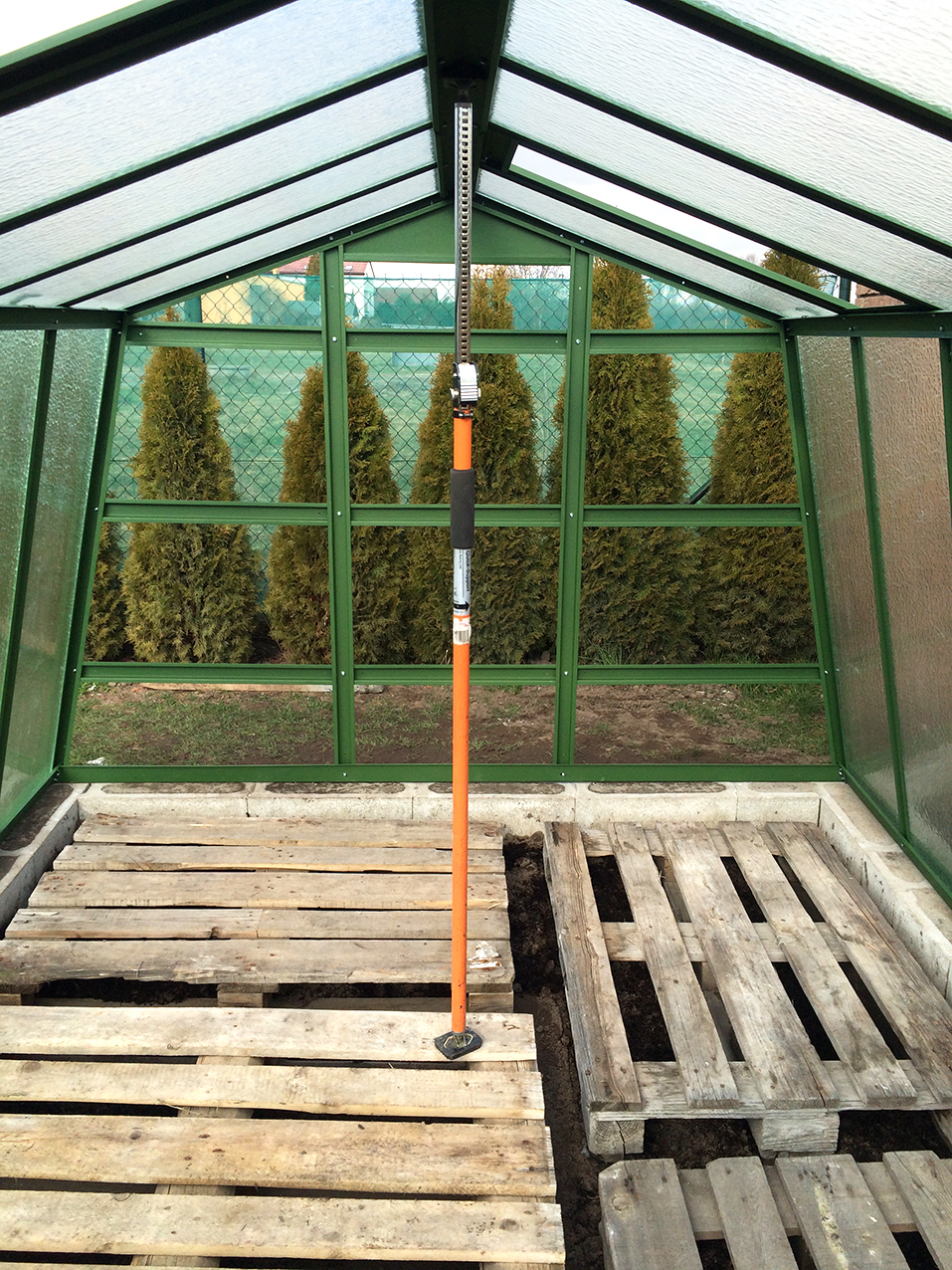

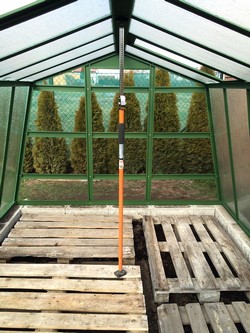

Das Treibhaus wird in der Mitte mit der Strebe oder dem Brett wegen besserer Verglasung abgestützt. |
 |

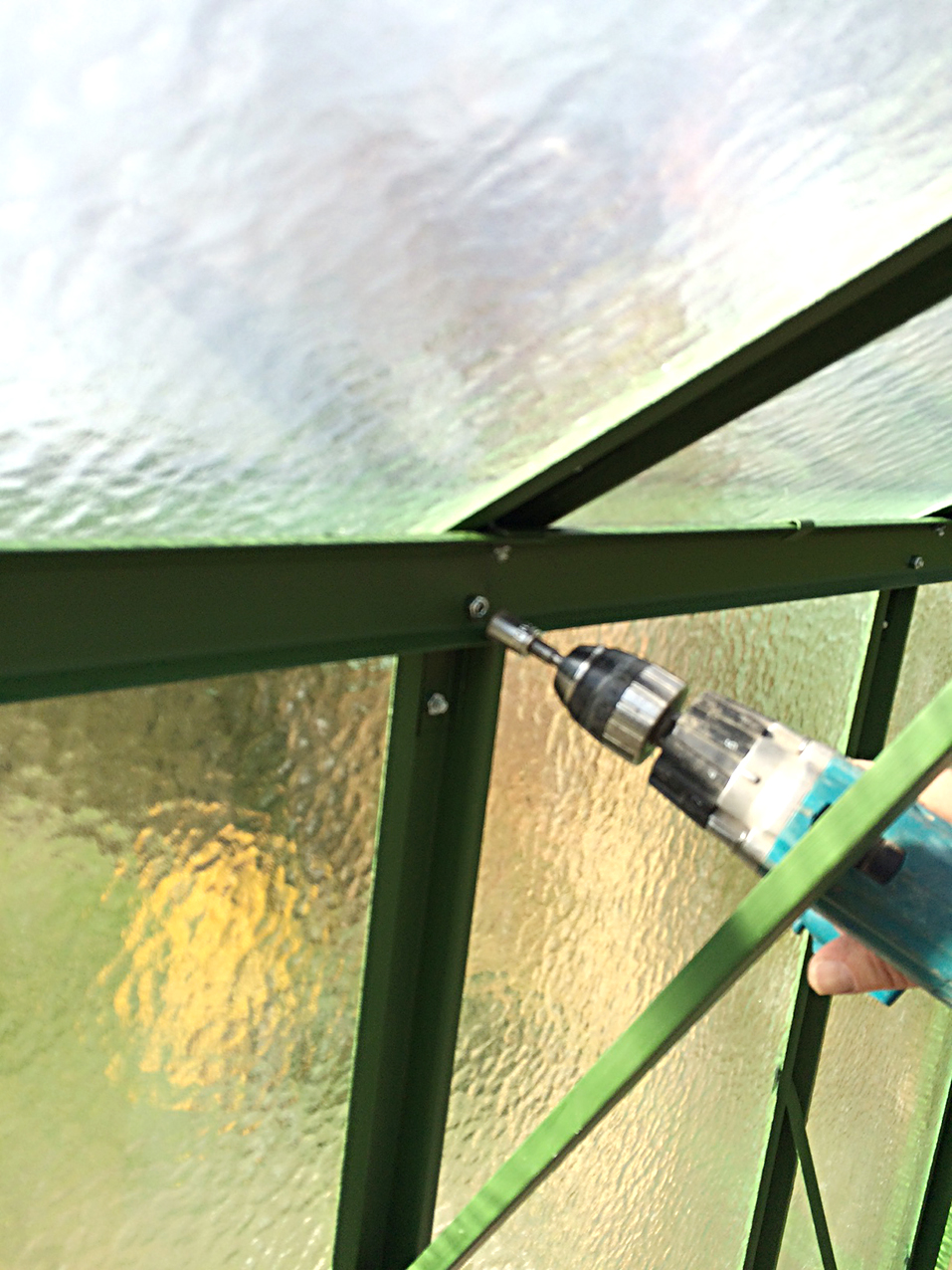

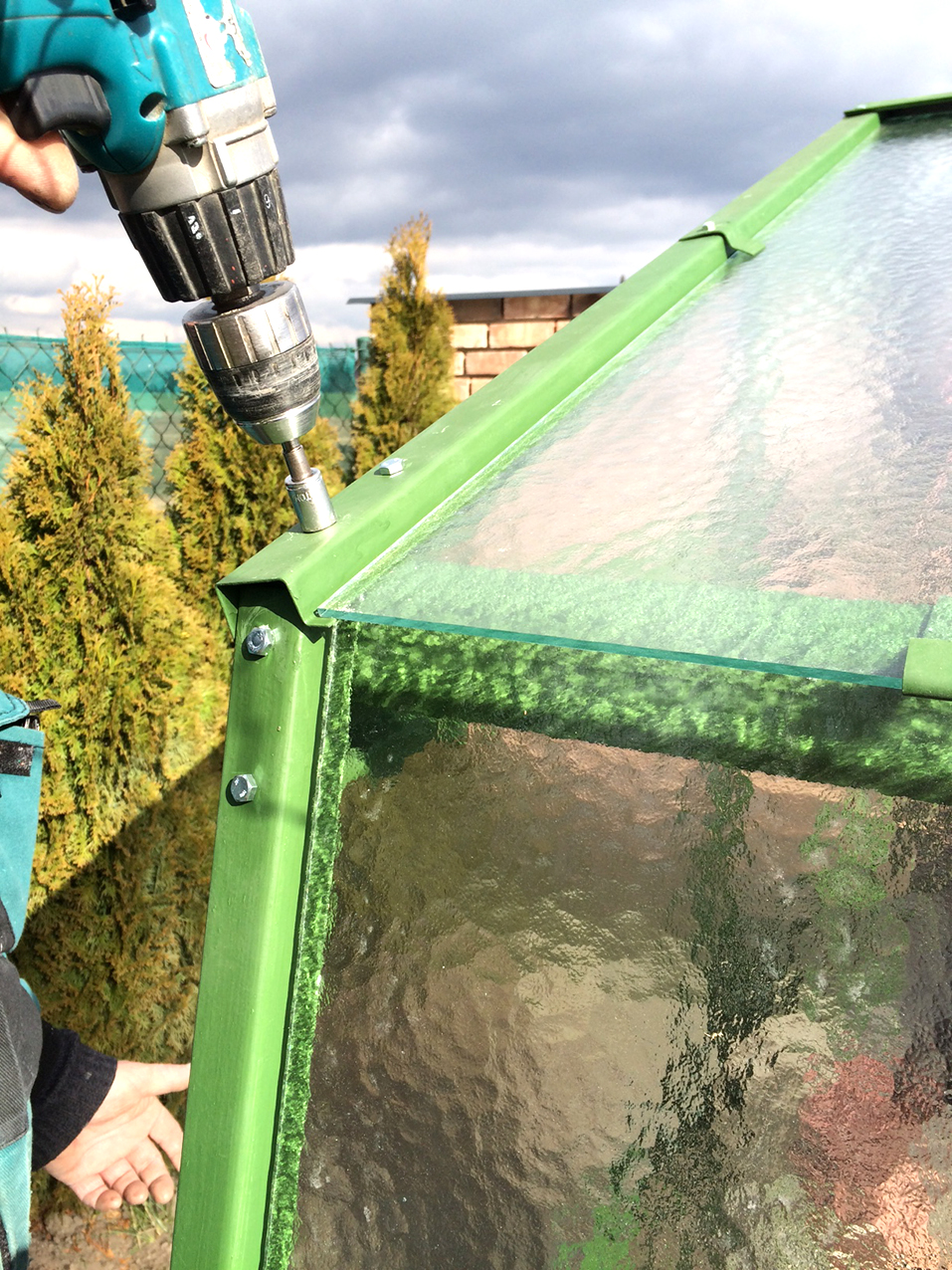

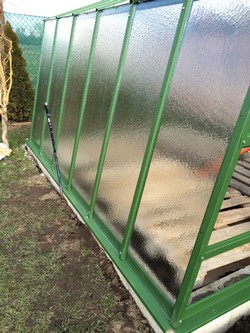

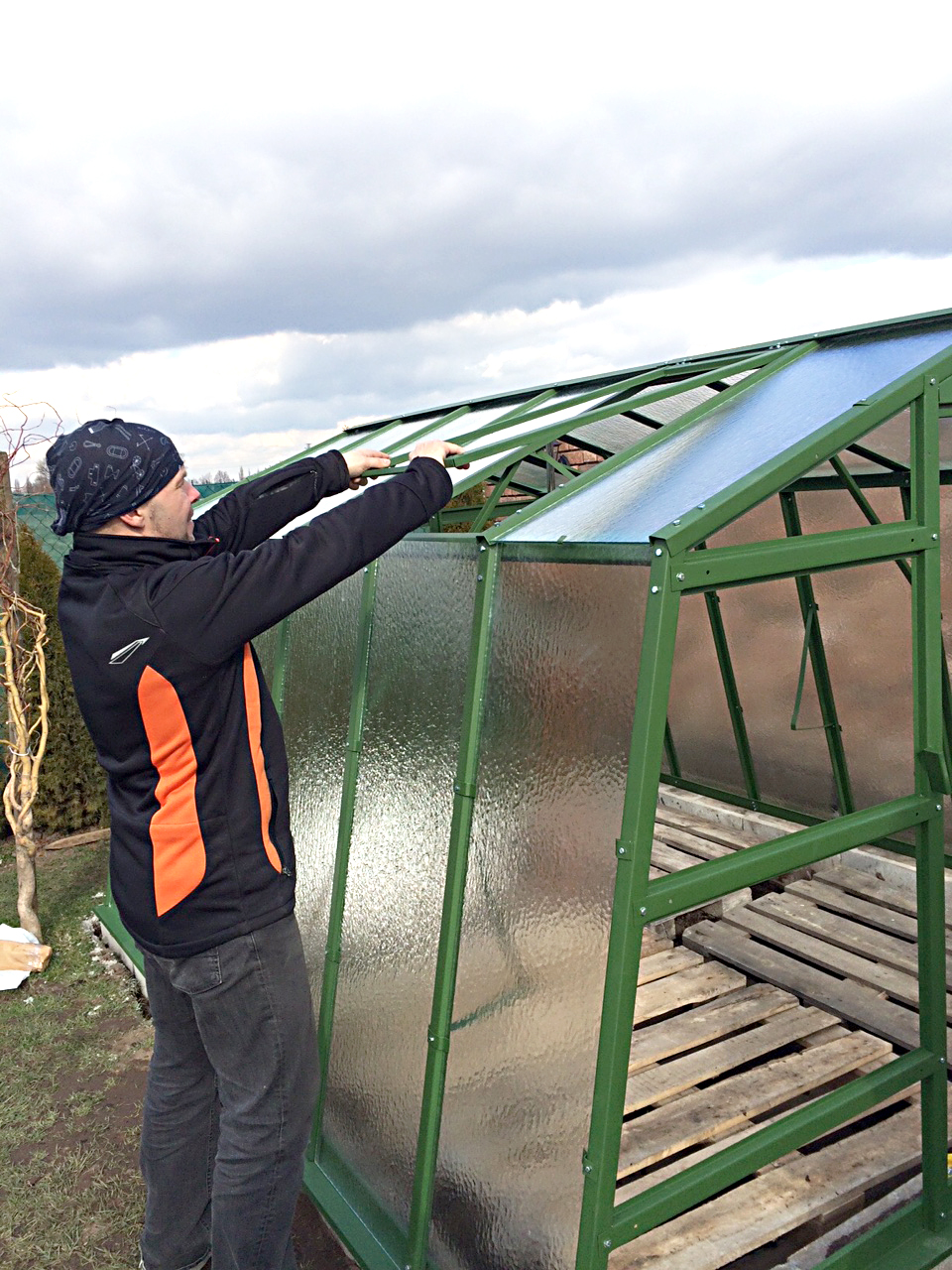

Zur Verglasung benutzen wir die verdopellten oder einfachen Spannpratzen. Die Schrauben M5/10. |
 |
|
 |

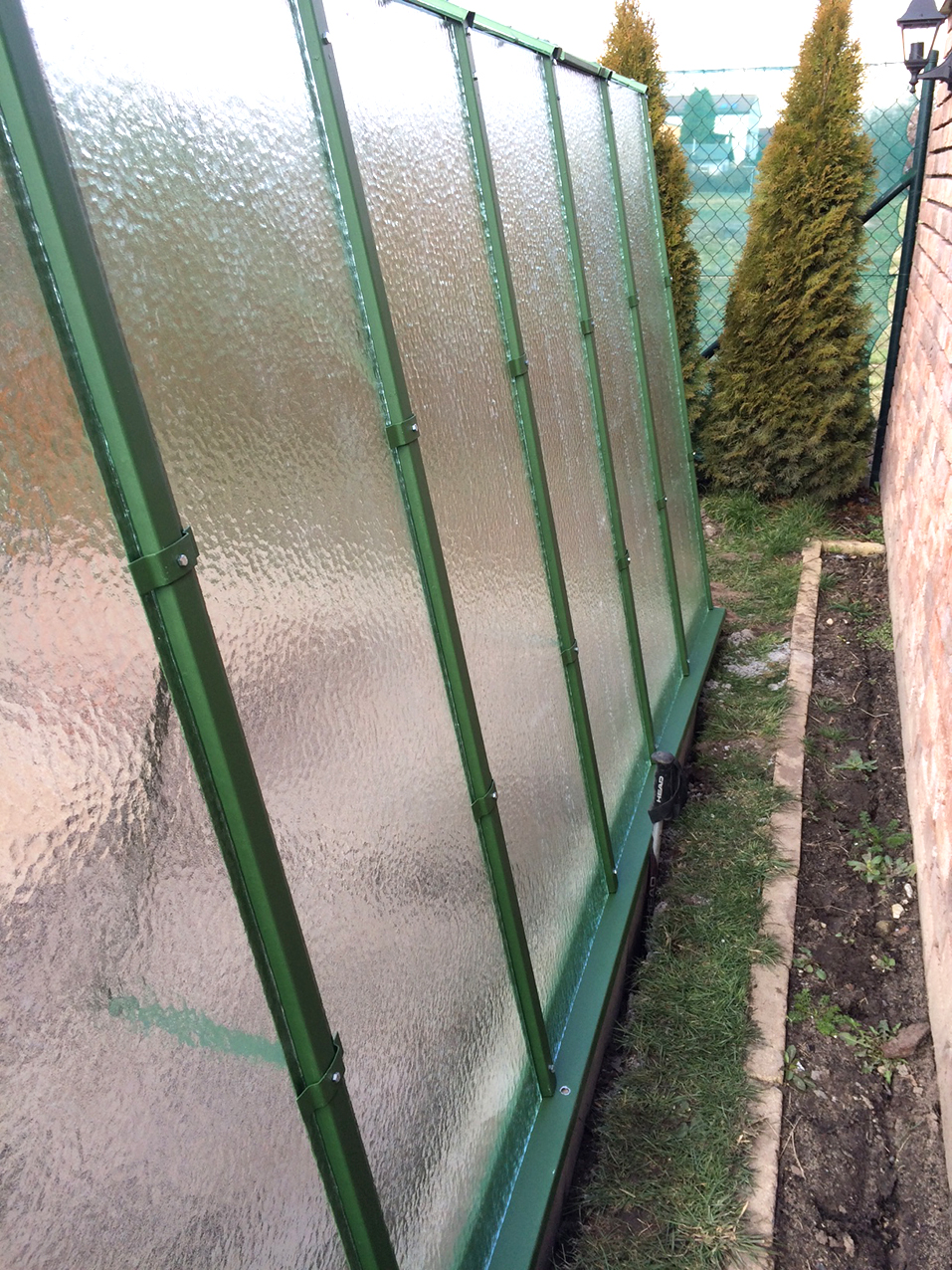

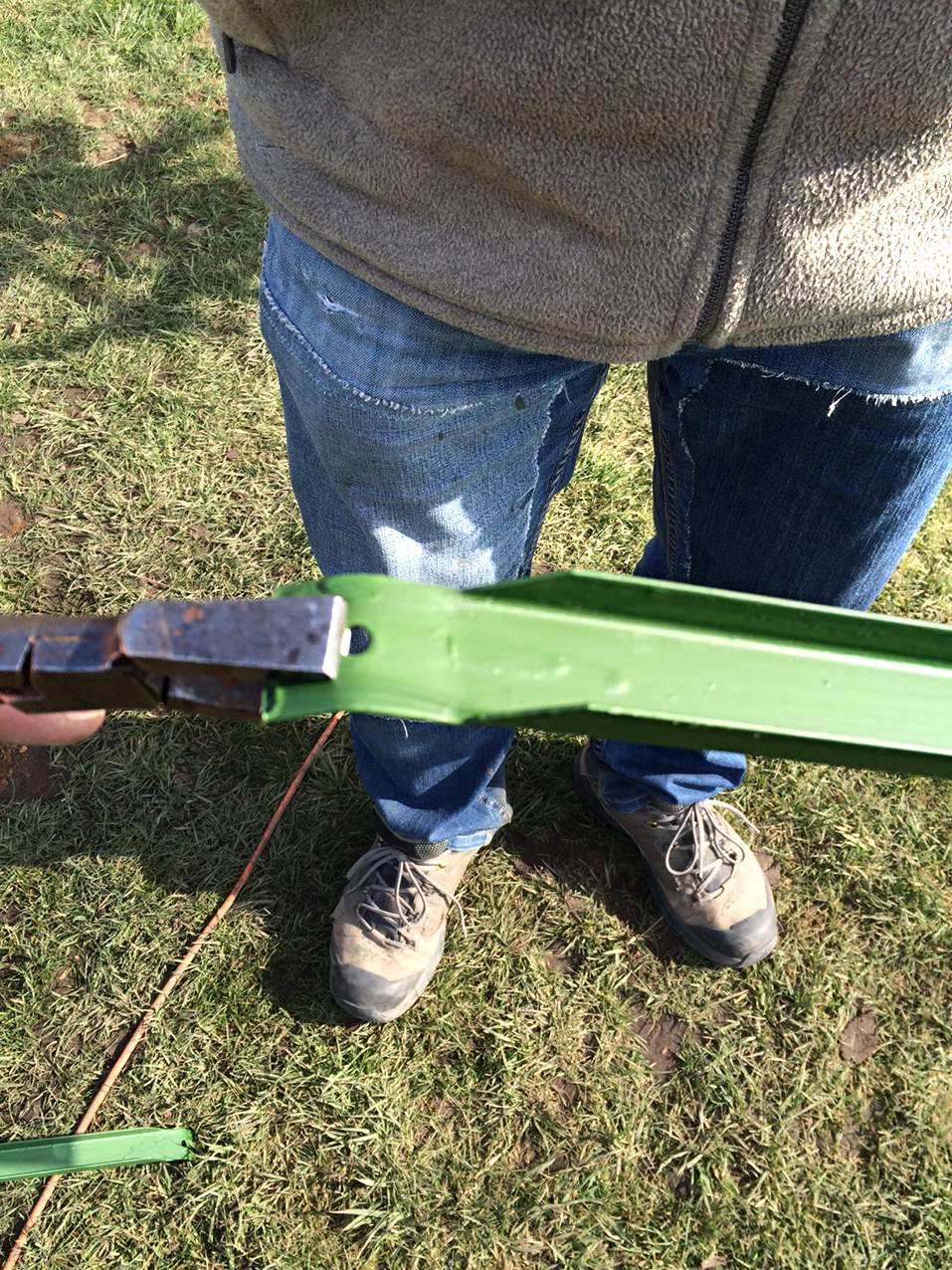

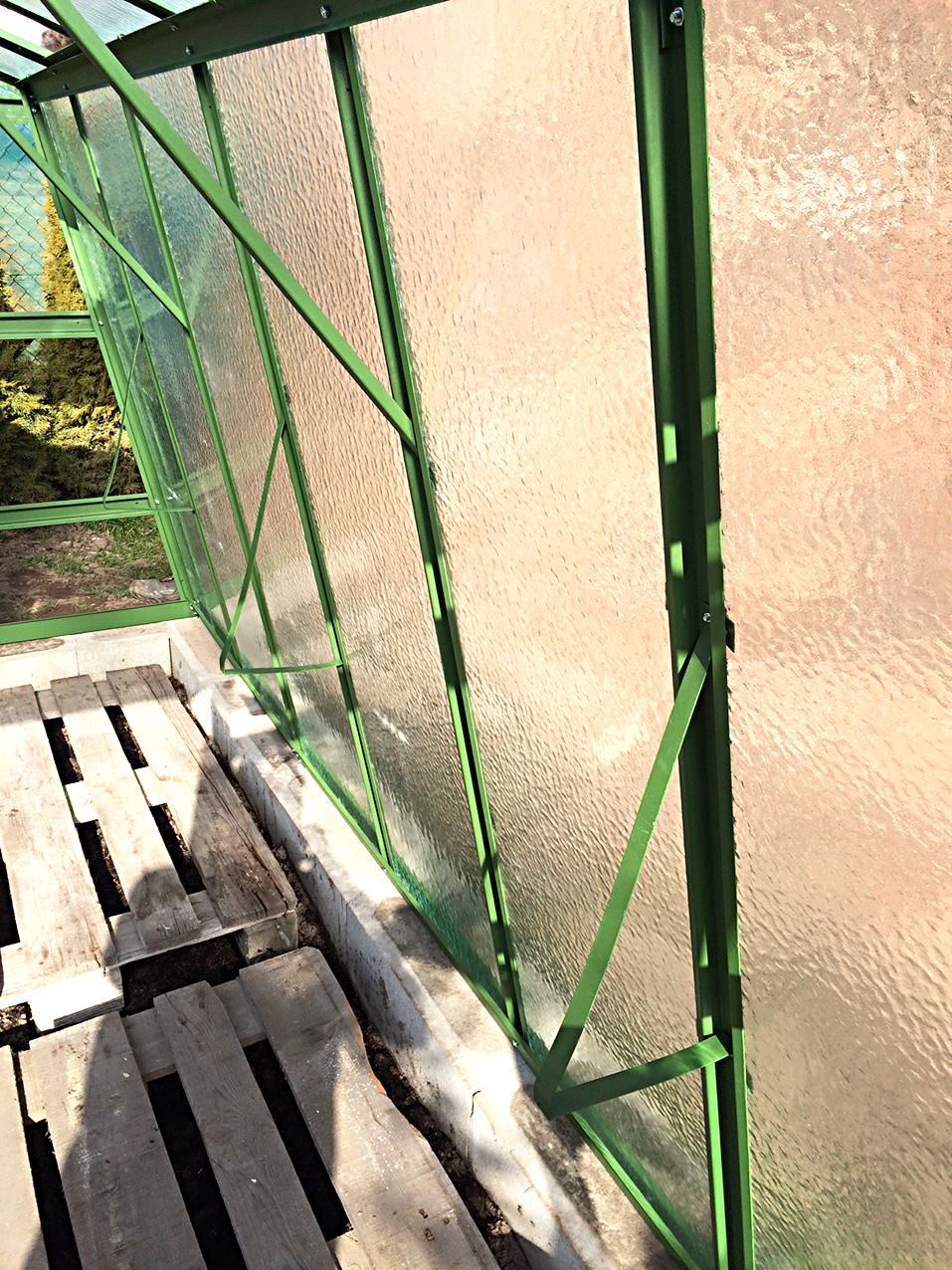

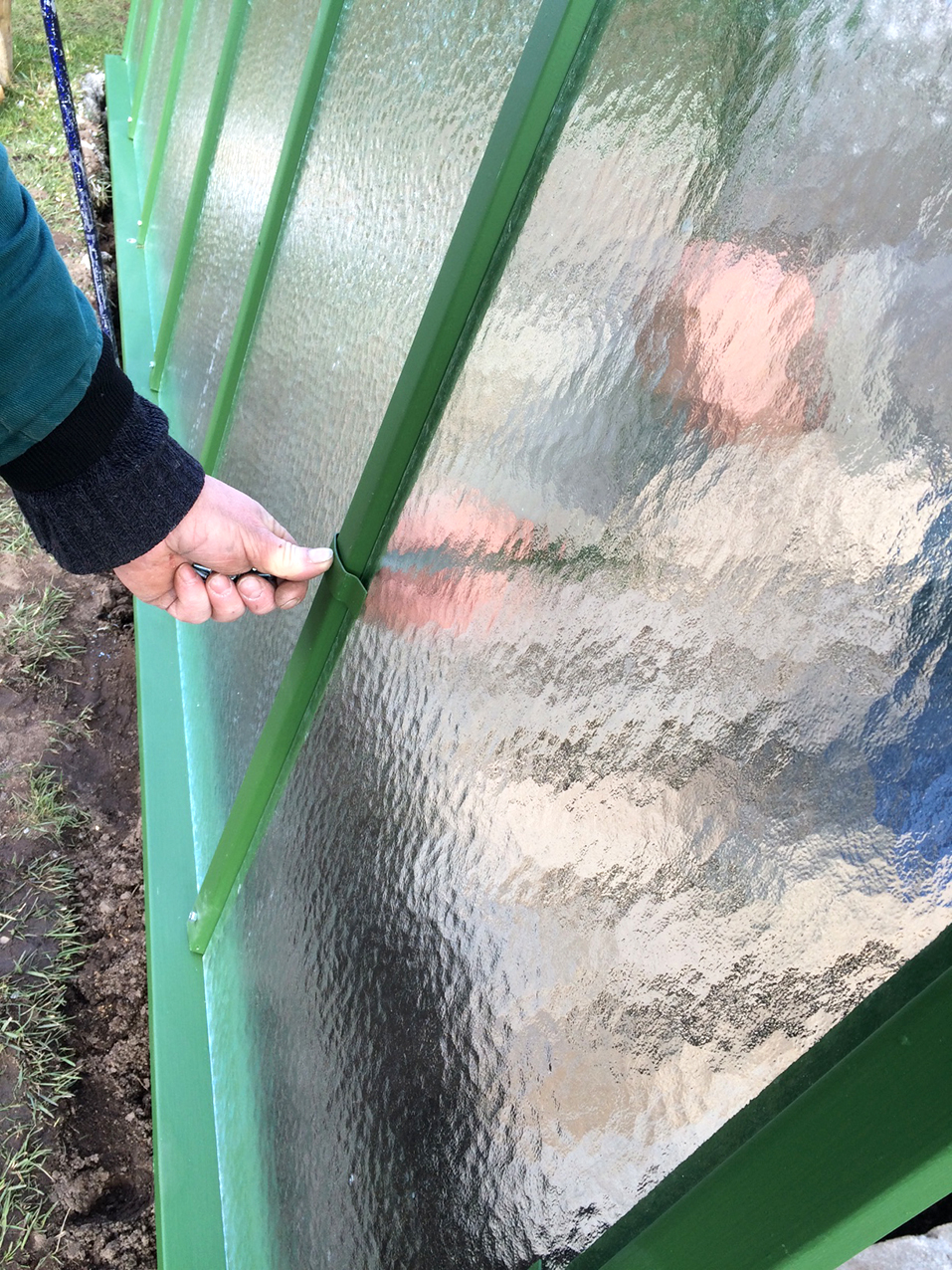

Mit der Zange unter Winkel 45° werden X-Streben (Seite-Dach) umgebogen. Zugleich werden auch die Konsolen für Regale angeschraubt. |
 |
|
 |
Das Treibhaus und die Fenster werden von der Verankerung geordnet. |
 |
|
 |

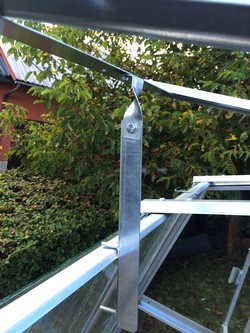

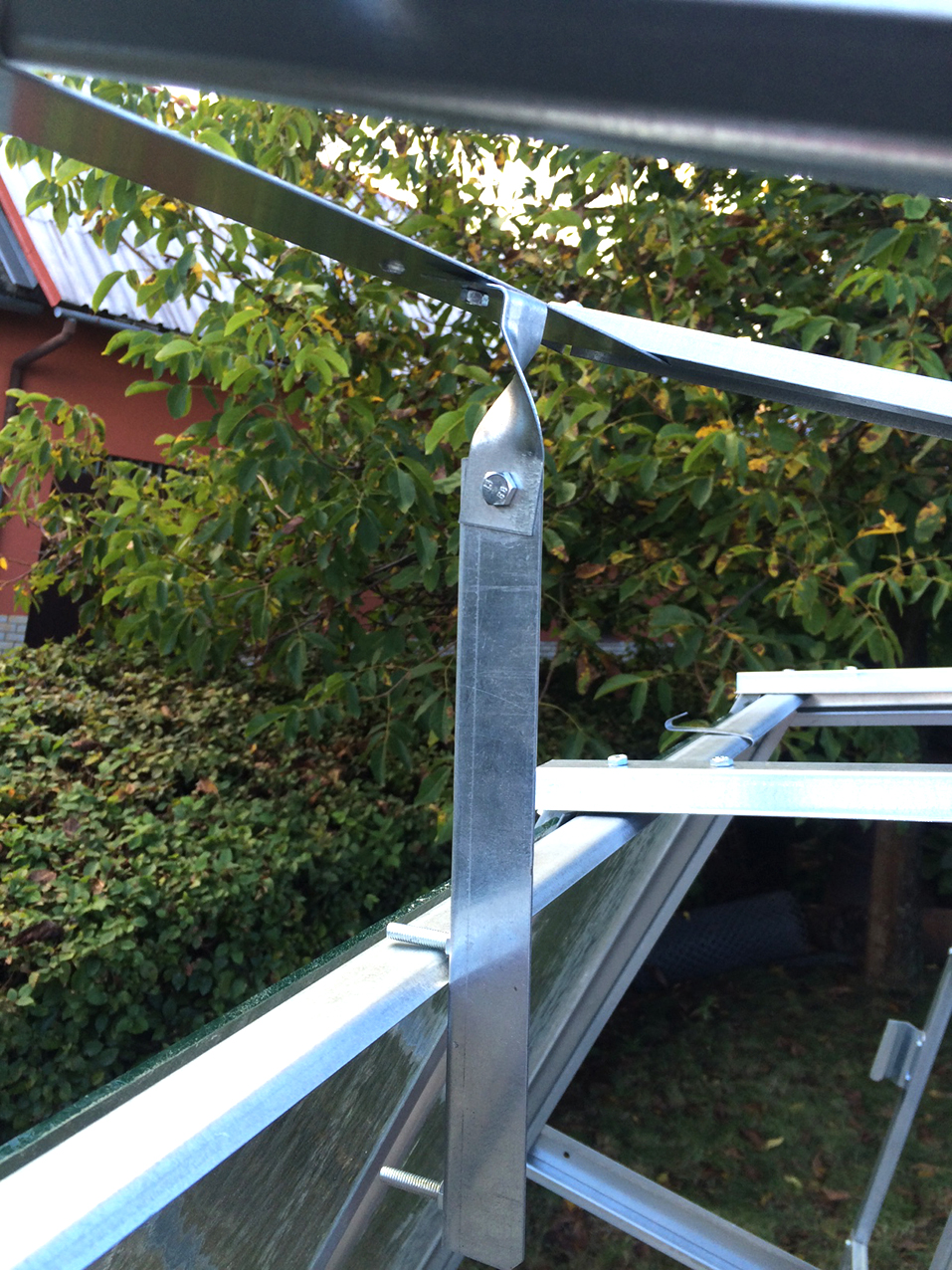

Mechanischer Halter. |
 |
|
 |

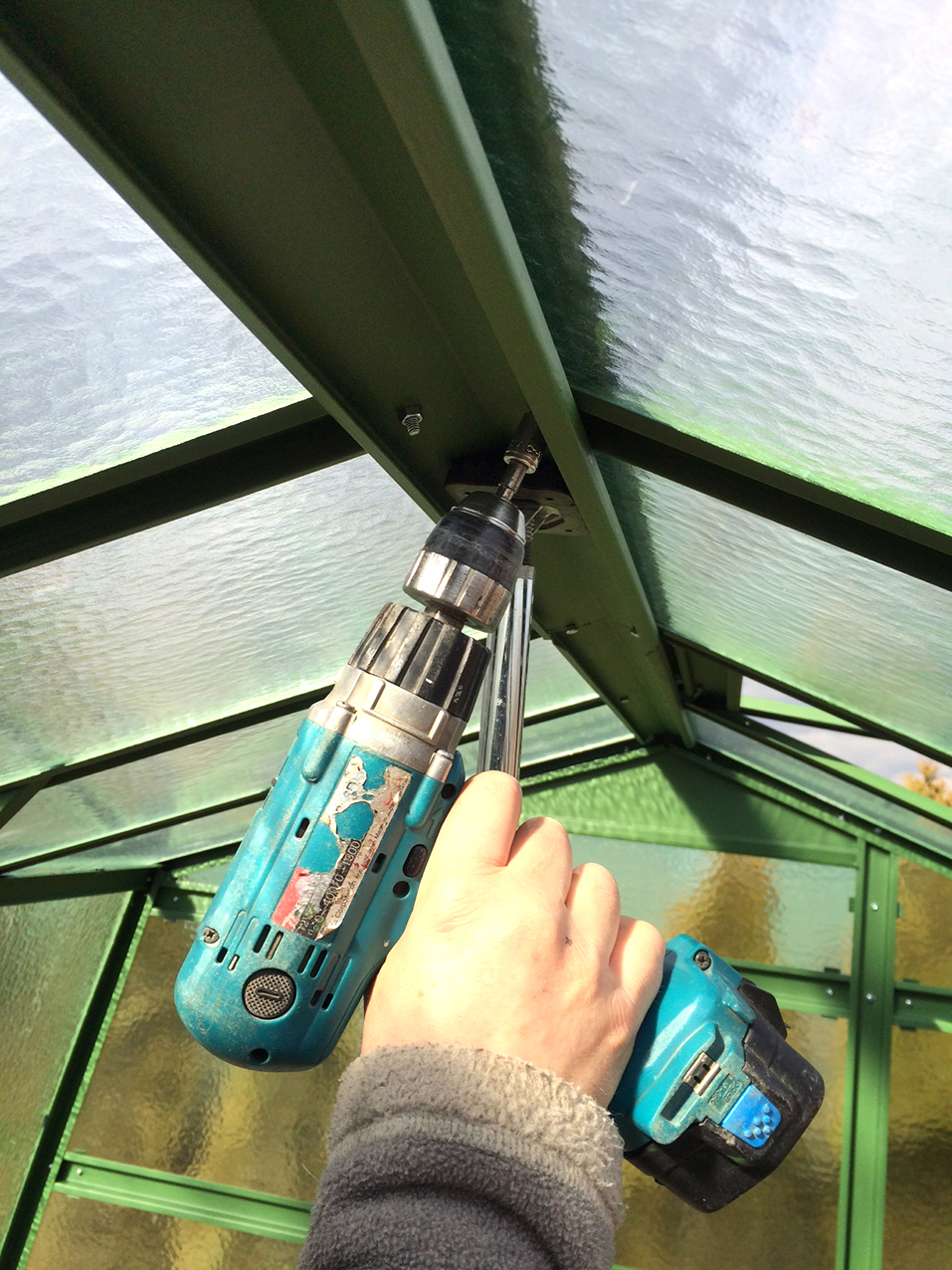

Alle Schrauben werden in der Treibhauskonstruktion fest angezogen. Die G-Leisten mit Gefühl anzuziehen. Die Bänder auf den Fenster werden auch fest angezogen. |
 |
|
 |
|
 |

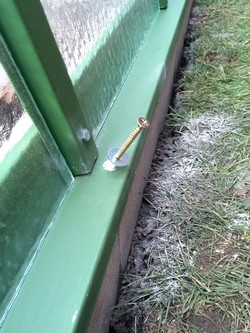

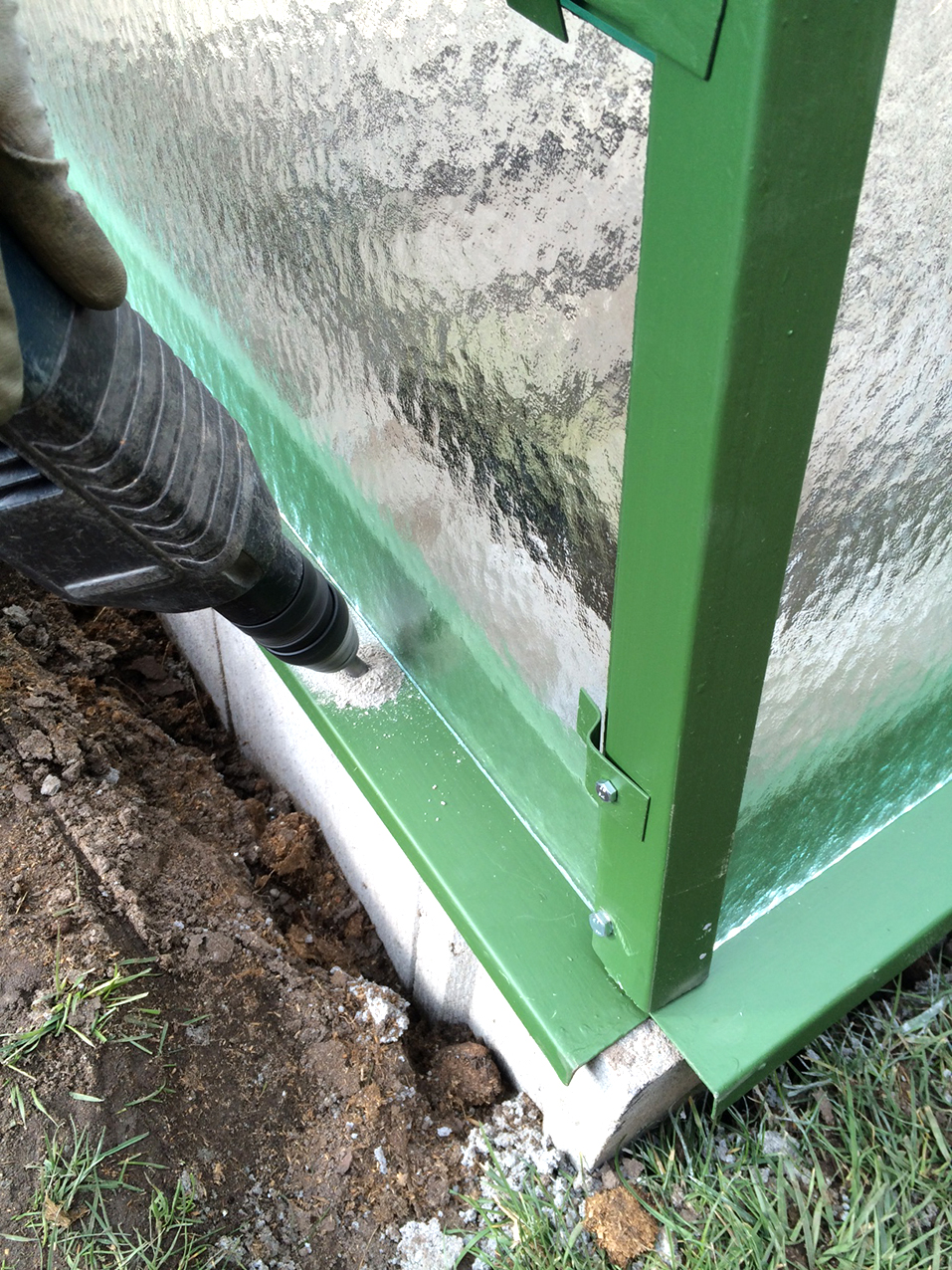

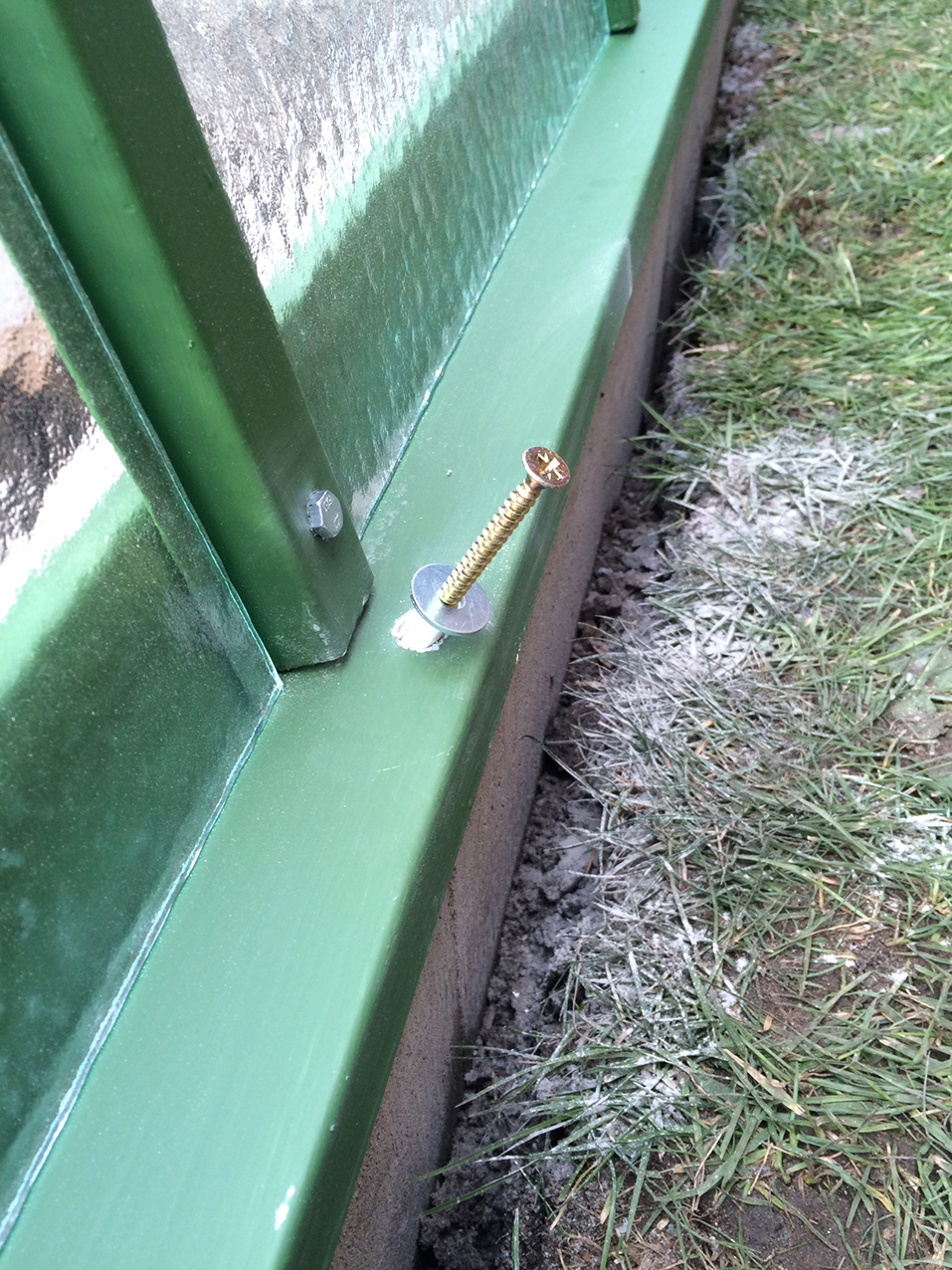

Das Treibhaus wird in Beton mit Hilfe von 10mm Dübel und Schrauben 6/80mm verankert. |
 |
|
 |

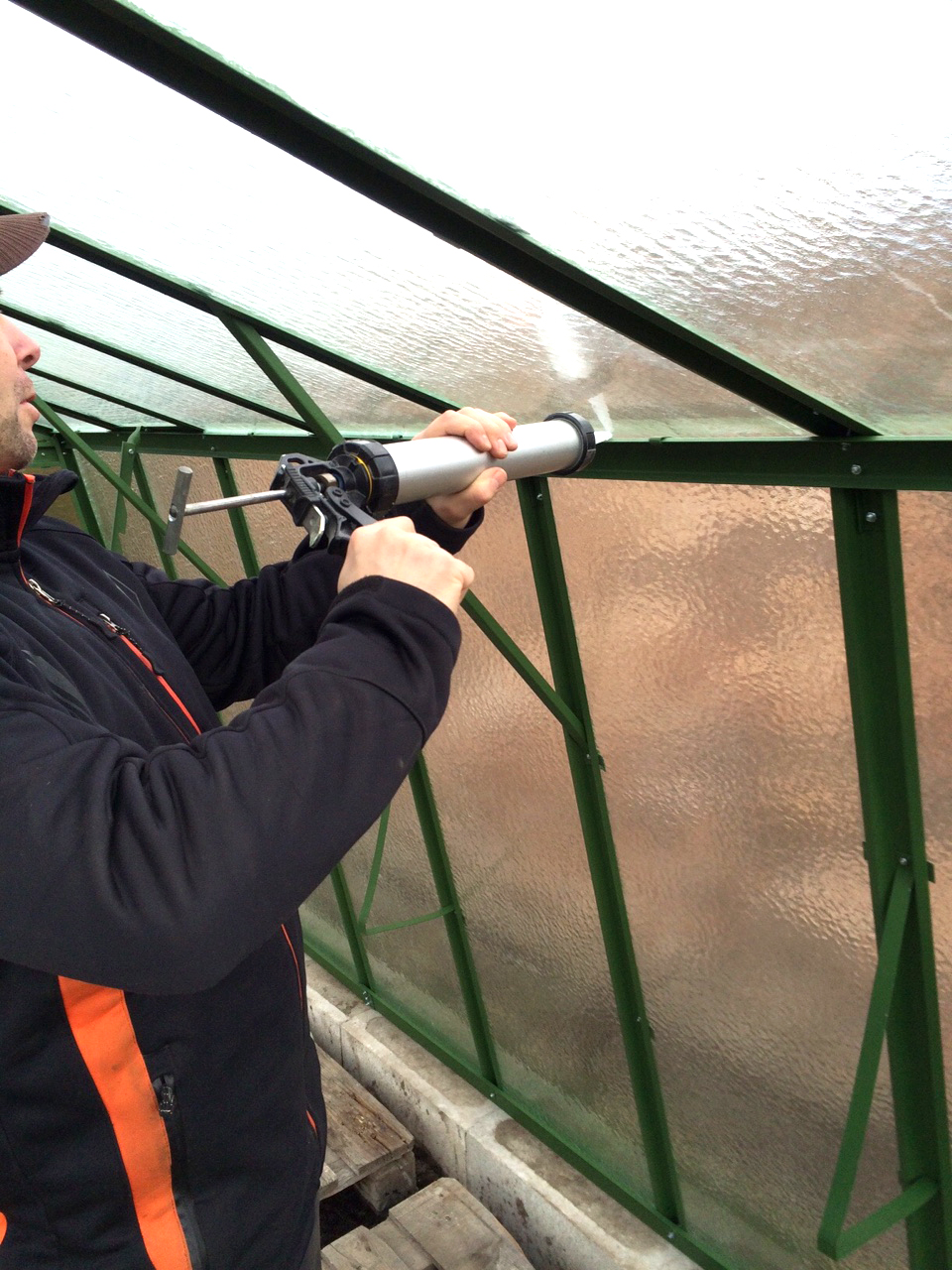

Das Treibhaus kann auf G- und T-Profile mit Silikon abgedichtet werden, um nicht zum Wärmeauslauf zu kommen. Nicht im Preis inbegriffen. |
 |
 |
 |
 |
 |
 |
 |
 |
